Vonkajšia žalúzia Cetta 80

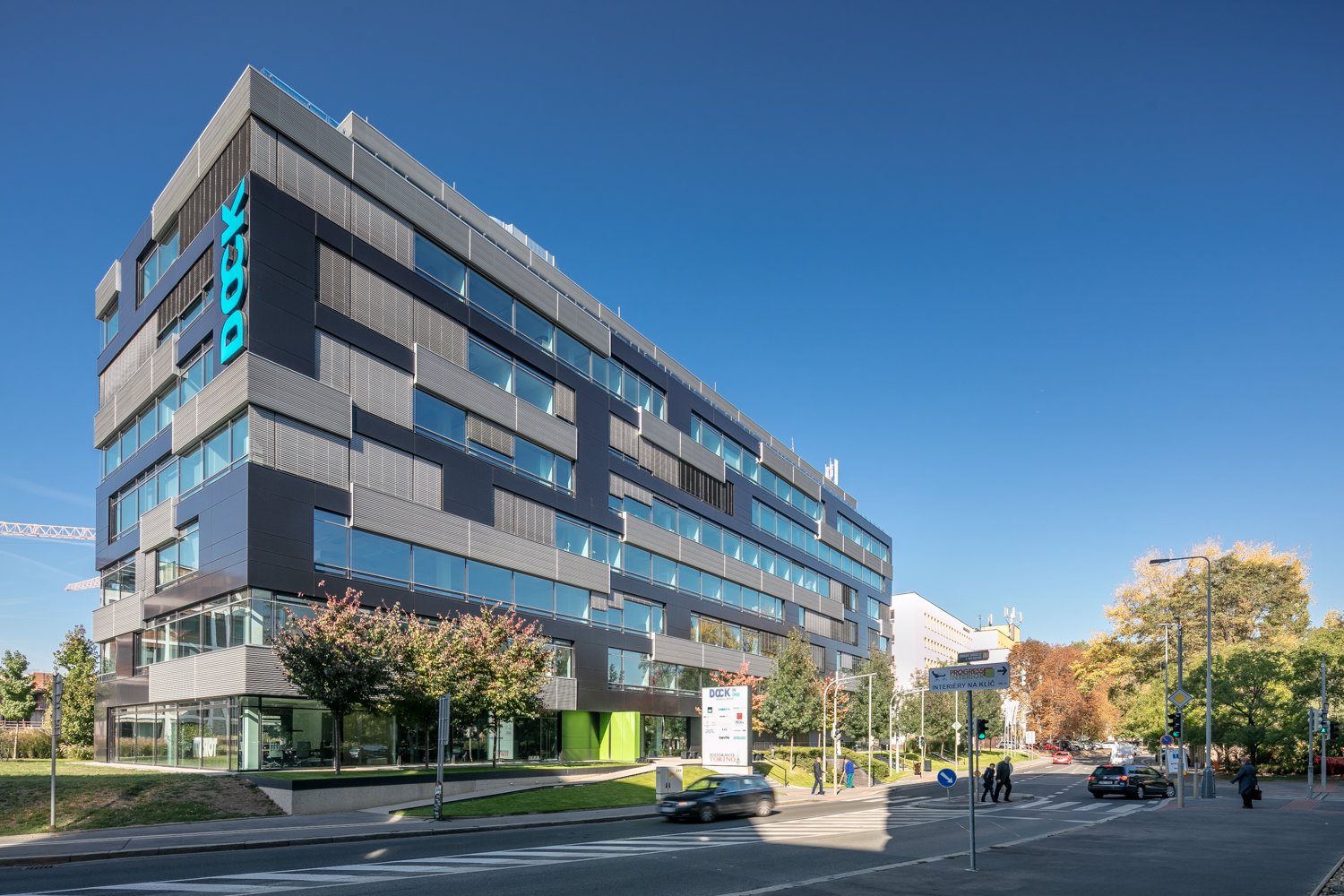

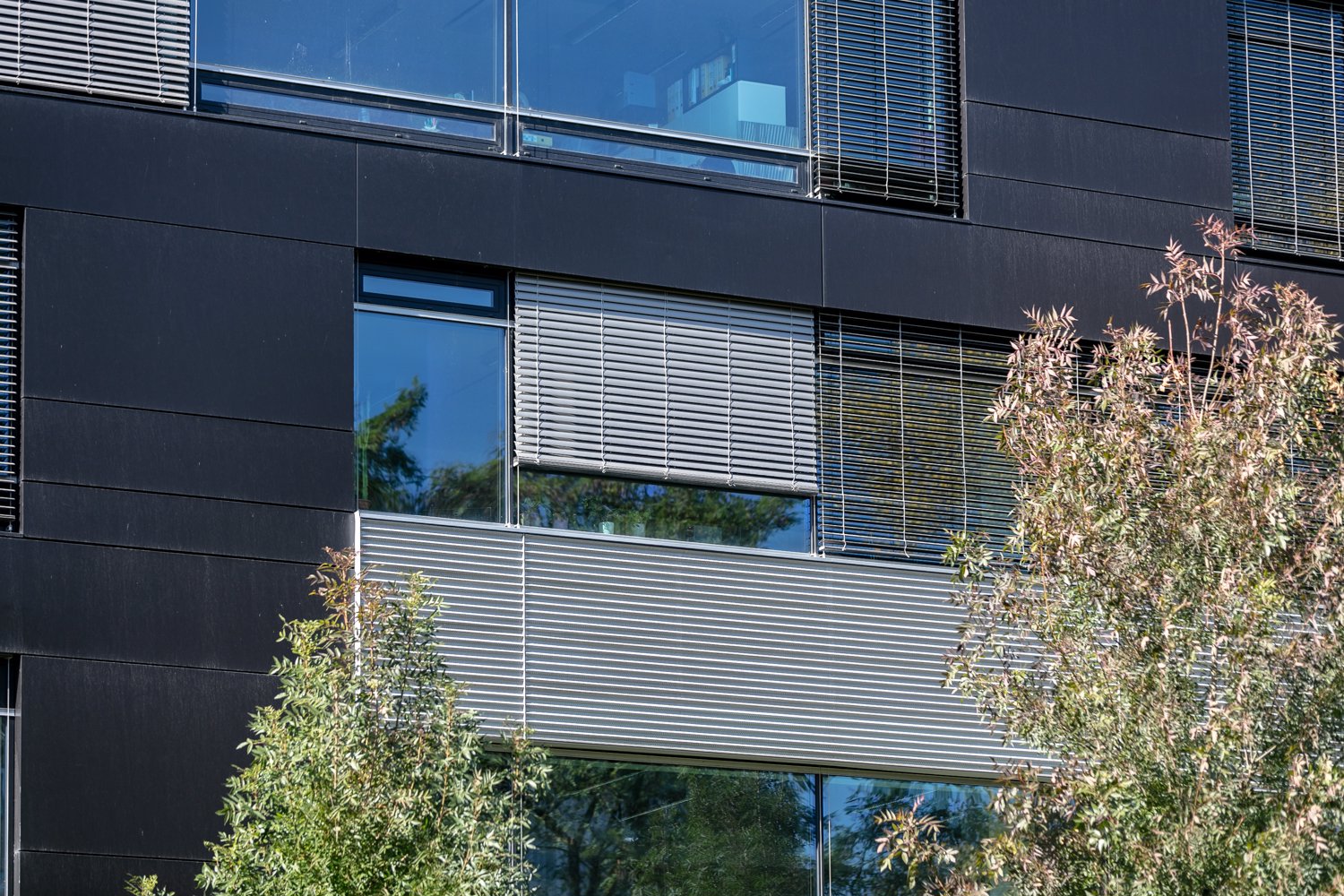

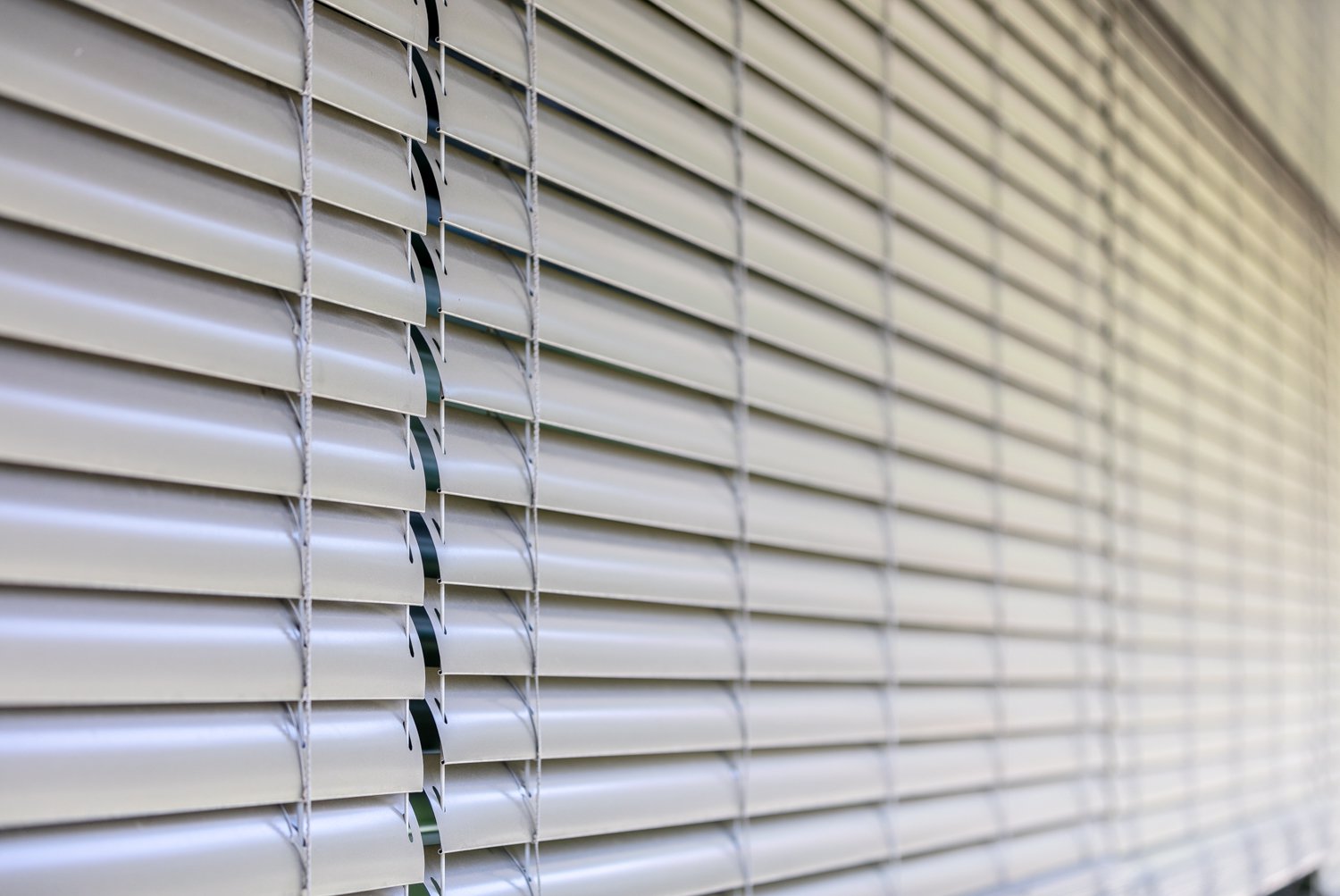

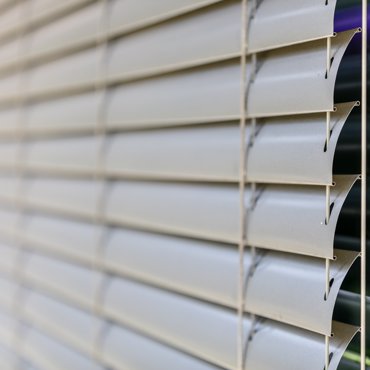

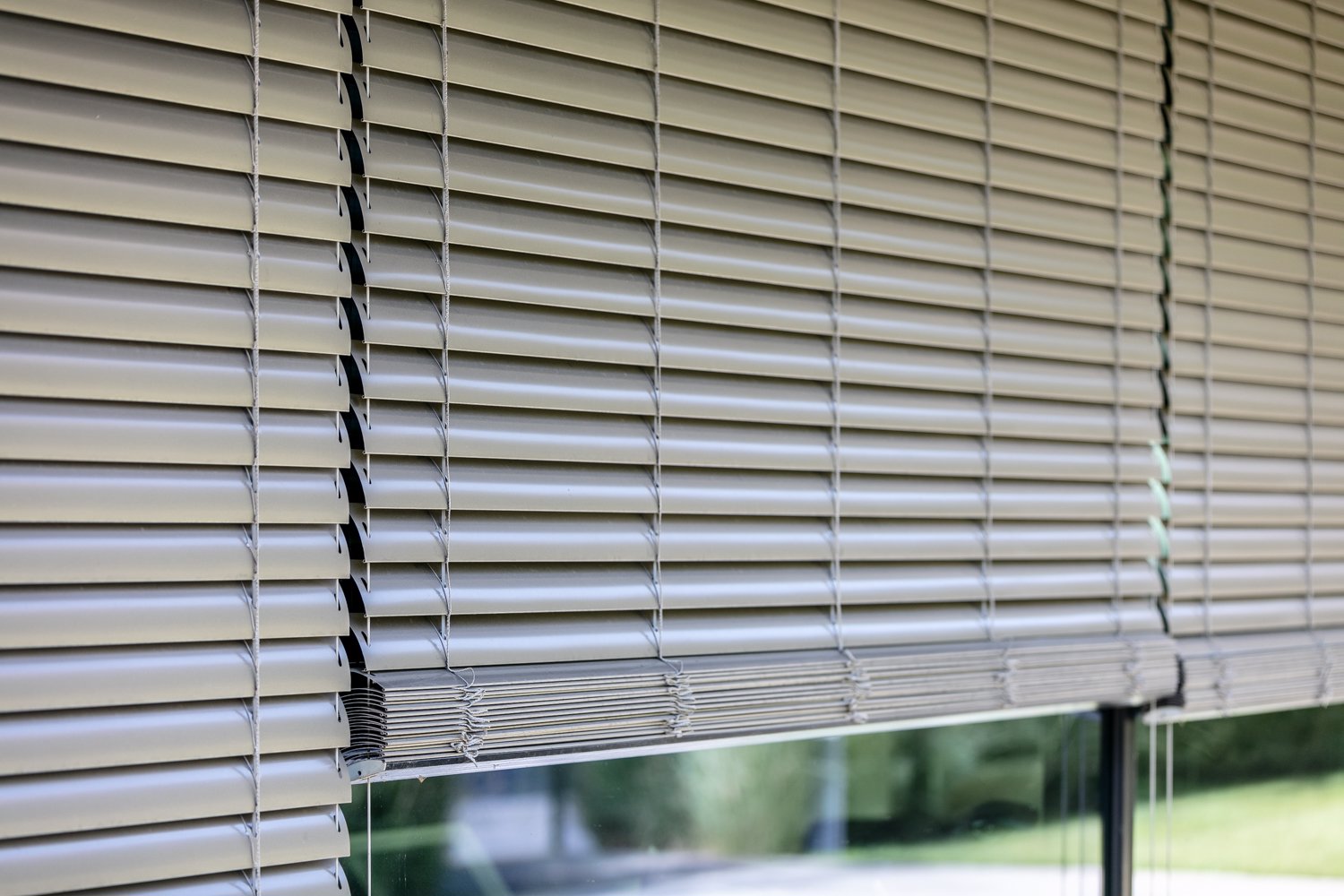

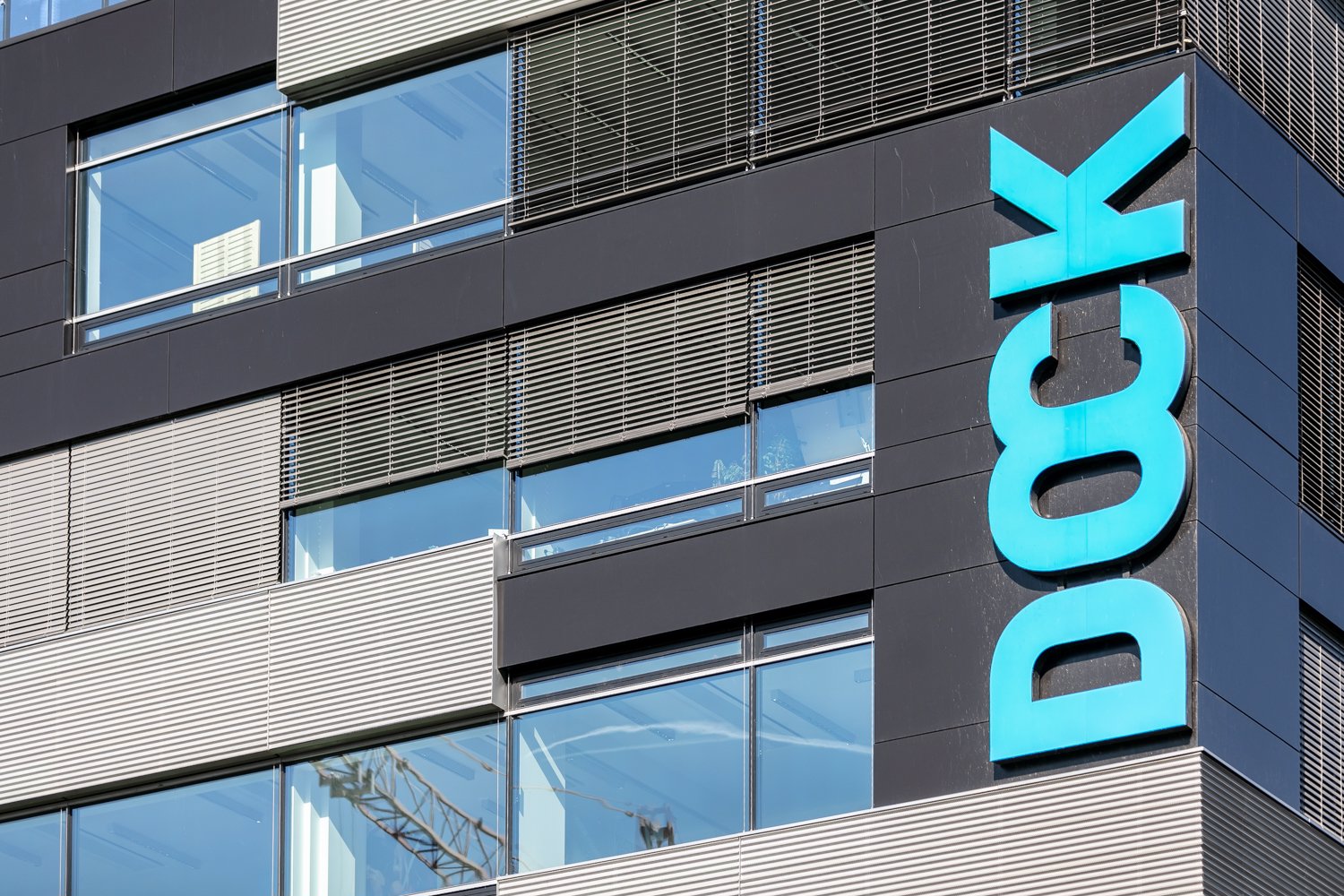

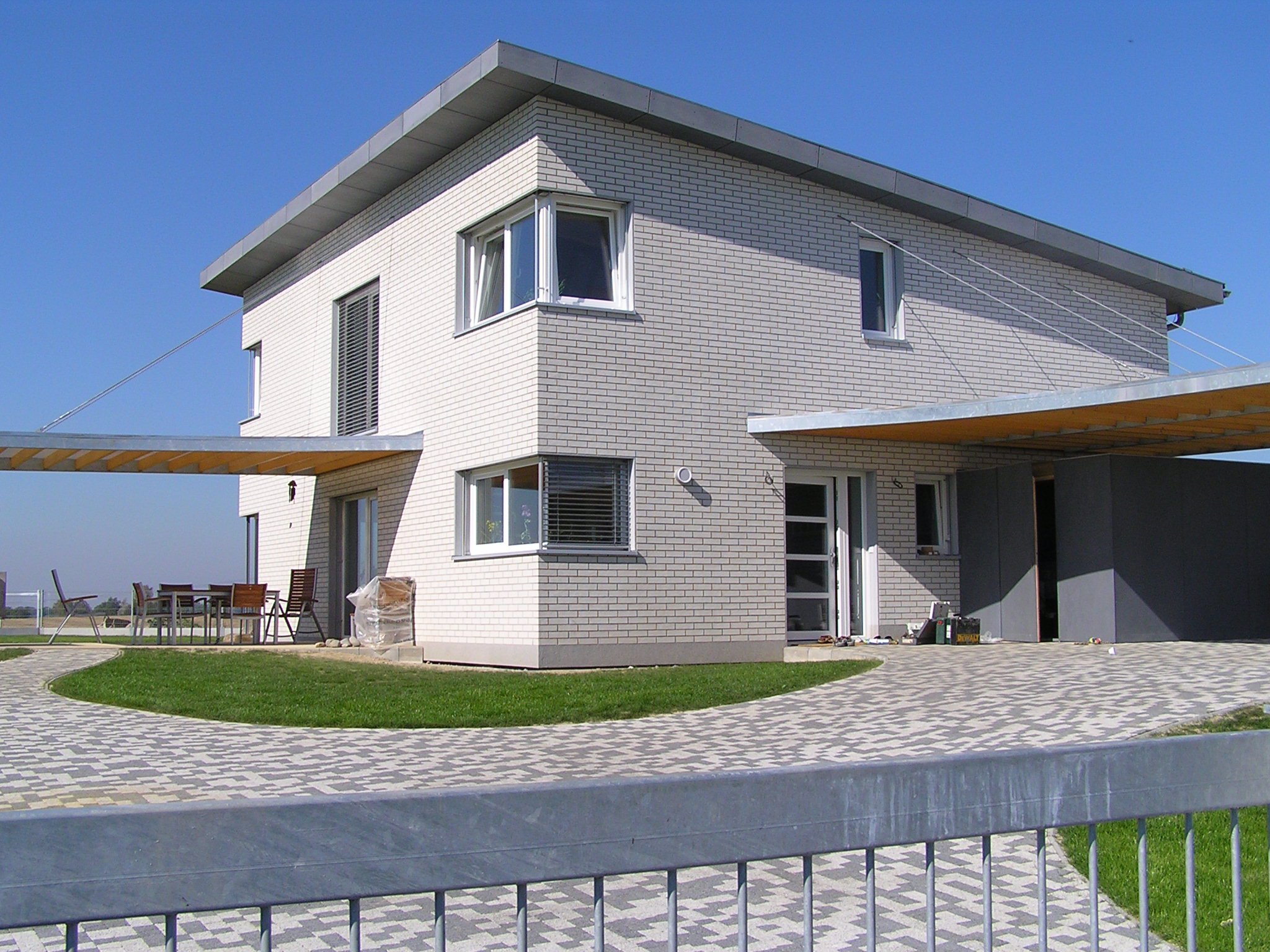

Galéria produktu

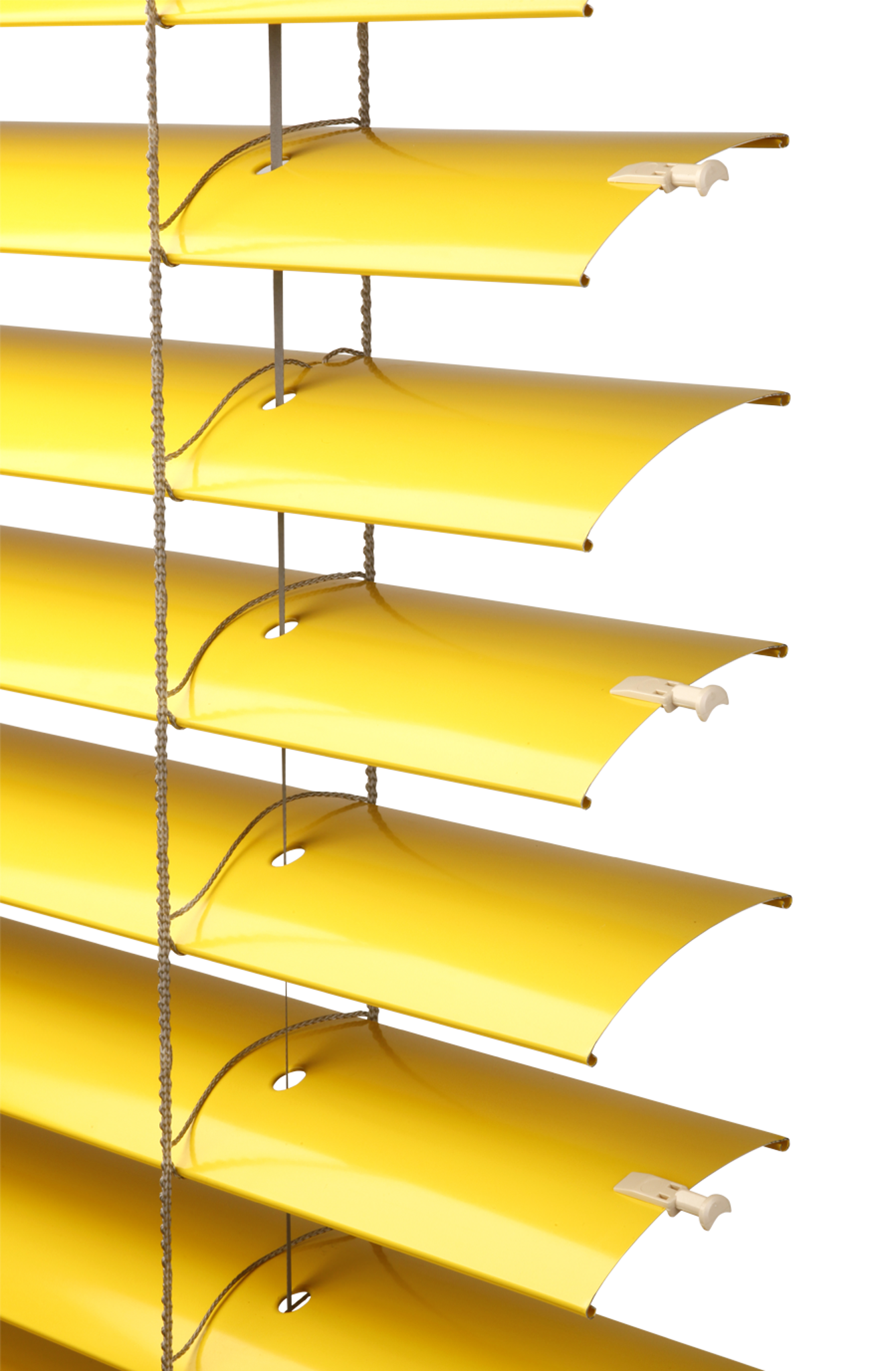

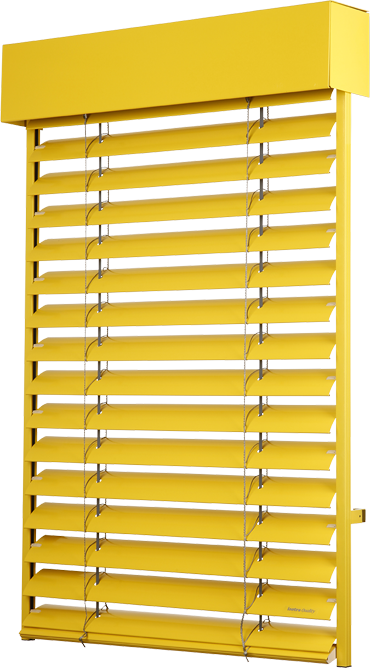

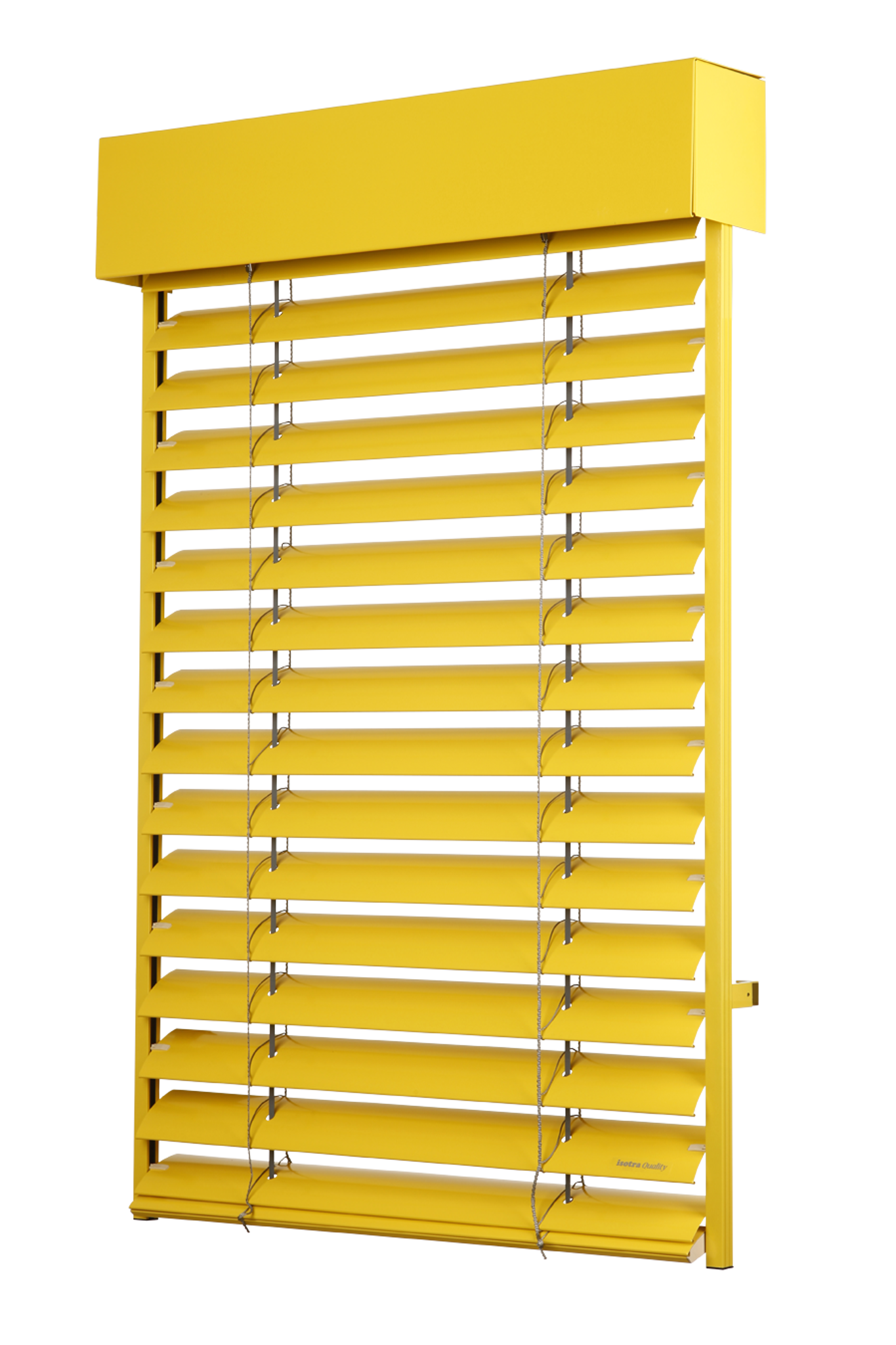

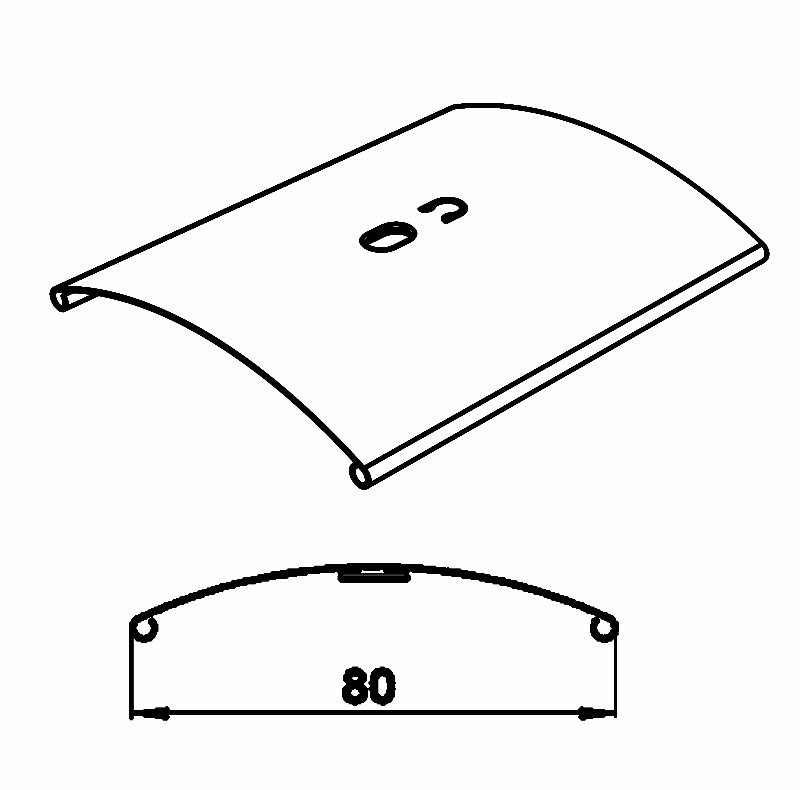

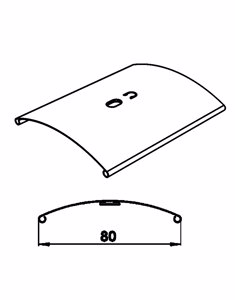

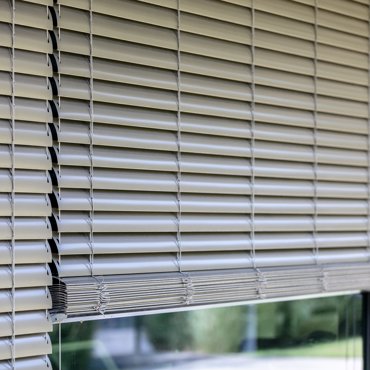

Najpoužívanejším typom vo vonkajšom tienení sú žalúzie Cetta 80, ktoré sú vďaka svojmu vzhľadu vhodné najmä pre rodinné domy. Lamely majú šírku 8 cm a sú v tvare písmena C. Vonkajšie žalúzie Cetta sa vyznačujú veľkou variabilitou vyhotovenia. Varianty Flexi a Slim majú nižšiu výšku nábalu a variant Duo je charakteristický rozdielnym stupňom naklopenia hornej a dolnej časti žalúzie súčasne. Žalúzia Cetta 80, ktorá má záhyby po celej dĺžke lamely, je stabilnejšia vo vetre a pevnejšia proti tlaku. Do pracovní, školiacich či konferenčných miestností odporúčame systém DUO, u ktorého sa horná a dolná časť žalúzie naklápa rozdielne. Hliníkové vodiace lišty zaisťujú stabilitu žalúzie vo vetre a sú podporným prvkom pre zabezpečenie domu proti vlámaniu.
Plusy
Prednosti & výhody
- dolný profil z extrudovaného hliníka,
- variabilita vyhotovenia: duo systém, slim systém, flexi systém,
- vysoký stupeň zatienenia,
- termoregulačný aj ochranný efekt,
- znižovanie hladiny vonkajšieho hluku,
- možnosť elektrického ovládania,
- garantovaná plocha až 24 m2
Preskúmajte
Farebné prevedenie
Základné farby lamela
.jpg)
Príplatkové farby Isotra System Decoral 1 box, vodiace lišty, držiaky vodiacich líšt, horný a dolný profil
Príplatkové farby Isotra System Decoral 2 box, vodiace lišty, držiaky vodiacich líšt, horný a dolný profil
dopredaj
Uvedené farby sú iba orientačné. Ak chcete vidieť farbu v skutočnosti, odporúčame navštíviť niektorého z našich obchodných partnerov a vyžiadať si fyzický vzorkovník. Prípadnú reklamáciu pre výber nevhodnej farby podľa vzorkovníka zobrazeného elektronicky nemôžeme uznať. Vybrať obchodného partnera.
Vybrať vhodného partnera
Spôsoby
Ovládanie
manuálne
kľukou
kľukou
elektricky
diaľkovým ovládačom alebo vypínačom
diaľkovým ovládačom alebo vypínačom
Garantované
Rozmery
minimálna šírka
600 mm
600 mm
maximálna šírka
6000 mm
6000 mm
maximálna výška
4000 mm
4000 mm
maximálna plocha
8 m2 (pre ovládanie kľukou)
24 m2 (pre ovládanie motorom)
8 m2 (pre ovládanie kľukou)
24 m2 (pre ovládanie motorom)
* Upozornenie: S rastúcou šírkou žalúzie klesá trieda jej odolnosti voči vetru – viď Odolnosť proti vetru, nižšie na stránke.
Atypické rozmery nevyrábame.
Atypické rozmery nevyrábame.
Technické parametre
| Horný profil | Dolný profil | Lamela | Bočné vedenie | Rebriček | Textilný pásik |
|||
|---|---|---|---|---|---|---|---|---|
| vodiaca lišta | oceľové lanko | |||||||
| Obchodný názov |
P 001/1 | P 001/2 | P 012/23 |
P 040 |
Viz technický manuál | P 036 | P 030/1 | P 531, P531/1 |
| Rozmer (mm) | 56 × 58 | 58 × 60 | 80 × 13 | 0,42 × 98 | Viz technický manuál | Ø 3,2 | 68 × 85 | 6 × 0,28 |
| Materiál | Fe | Al | Al | Al | Viz technický manuál | Fe / PVC | PES | PES |
| Rez |  |
 |
 |
 |
||||
| Farba | Štandard: pozink. plech natural (Al profil) Ostatné RAL v nástriku, DECORAL* |
Štandard: elox. hliník Ostatné RAL v nástriku, DECORAL* |
Podľa aktuálneho vzorkovníka ISOTRA a.s. |
Základné prevedenie – elox Lakováno vo farbách RAL, DECORAL* |
sivá čierna |
sivá čierna |
sivá čierna |
|
*pre max. šírku 4000 mm
Varianty vyhotovenia

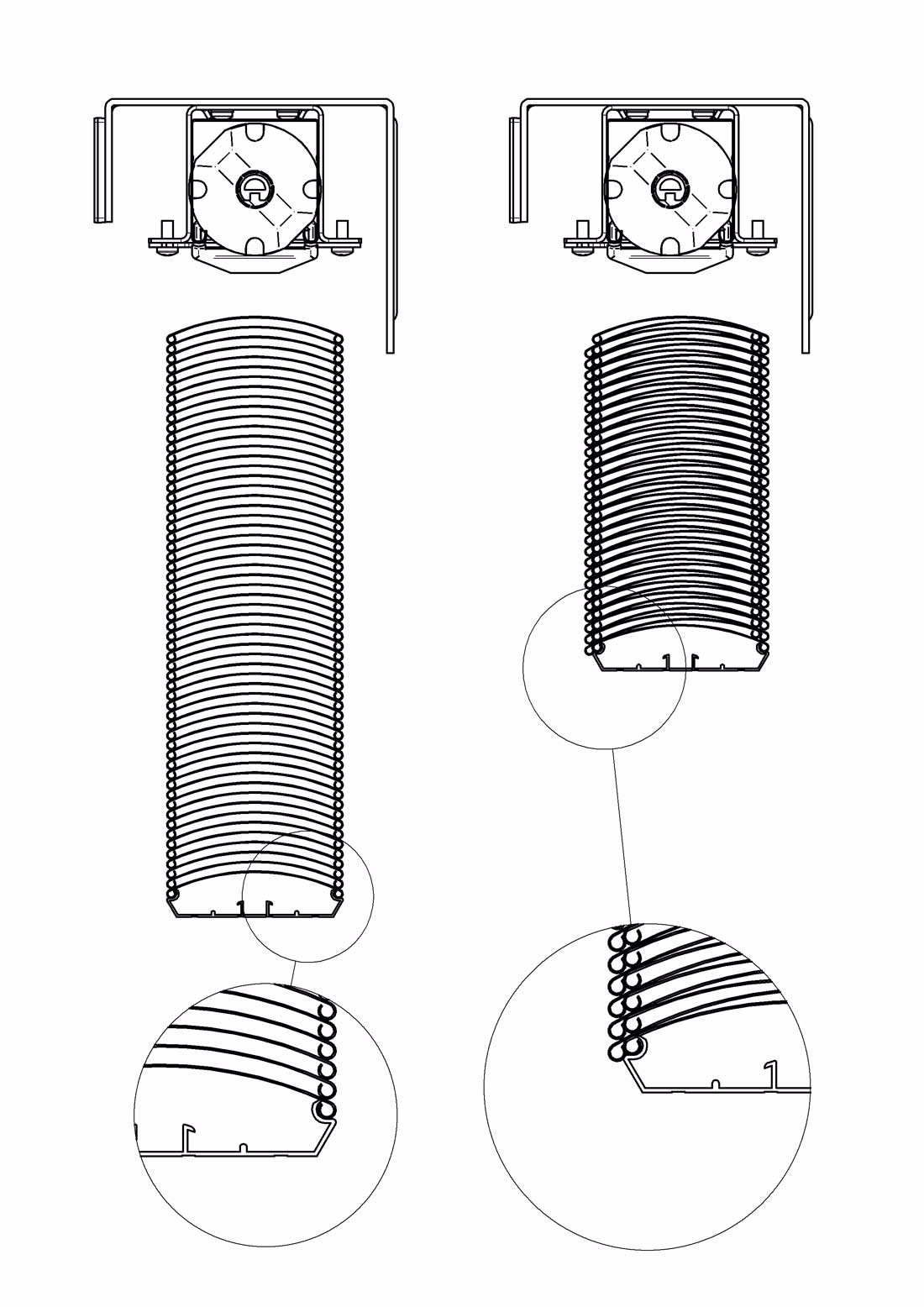

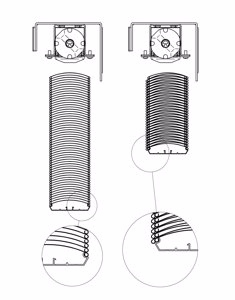

Detail a srovnání výšek nábalu Cetta 80 a Cetta 80 slim

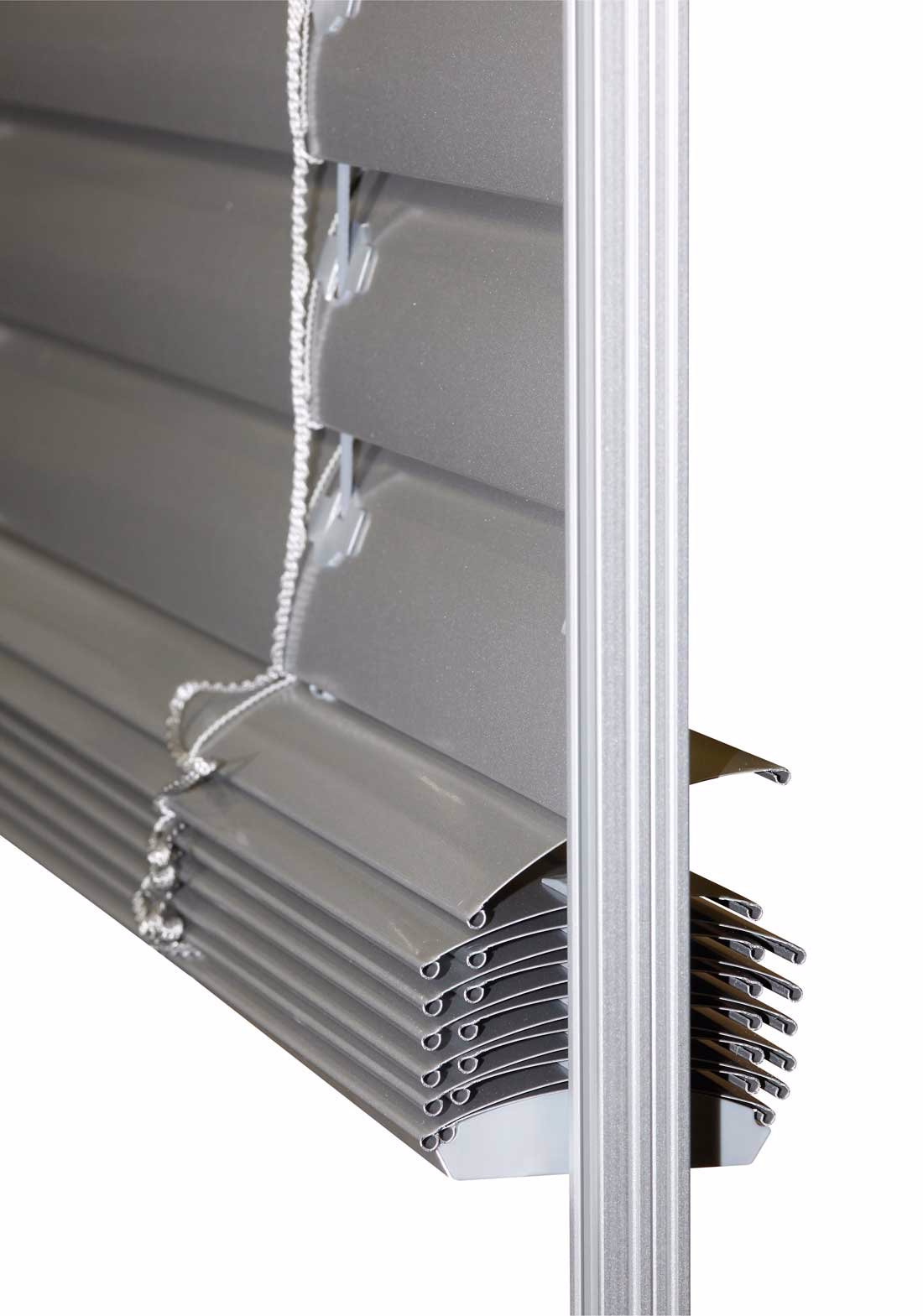

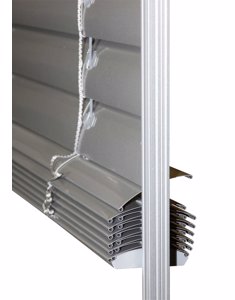

Slim systém
- spĺňa požiadavku na nízku výšku nábalu,
- špecifické skladanie lamiel (bočný striedavý presah susedných lamiel) so zachovaním možnosti vedenia lištami,
- vhodné riešenie na montáž pri nedostatku miesta pre nábal.
| Typ žalúzie | výška žalúzie (mm) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 | 2100 | 2200 | |
| Cetta 80 | 130 | 140 | 145 | 155 | 155 | 165 | 170 | 180 | 185 | 190 | 195 | 205 | 210 | 215 | 225 | 230 | 235 | 240 |
| Cetta 80 slim | 125 | 135 | 135 | 145 | 150 | 155 | 160 | 165 | 170 | 180 | 180 | 190 | 195 | 195 | 205 | 205 | 215 | 220 |
| Typ žalúzie | výška žalúzie (mm) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2300 | 2400 | 2500 | 2600 | 2700 | 2800 | 2900 | 3000 | 3100 | 3200 | 3300 | 3400 | 3500 | 3600 | 3700 | 3800 | 3900 | 4000 | |
| Cetta 80 | 250 | 255 | 265 | 265 | 275 | 280 | 290 | 295 | 300 | 305 | 315 | 320 | 325 | 335 | 340 | 345 | 350 | 360 |
| Cetta 80 slim | 225 | 230 | 230 | 240 | 250 | 250 | 260 | 265 | 270 | 275 | 280 | 285 | 290 | 295 | 300 | 305 | 310 | 320 |
Duo systém
- umožňuje rozdielny stupeň naklopenia lamiel hornej a dolnej časti žalúzie súčasne,
- zaisťuje oveľa väčšiu variabilitu zatienenia,
- vhodné riešenie do administratívnych budov, školiacich miestností alebo konferenčných hál.
Flexi systém
- nízka výška nábalu sa docielila použitím lamiel bez pozdĺžneho záhybu,
- vhodné riešenie na montáž pri nedostatku miesta pre nábal.
Varianty montáže
Základné typy montáže
Tieto tri typy montáže môžu byť v dvoch variantoch: krycia schránka priznaná/krycia schránka včlenená do zatepľovacieho systému alebo do obvodového plášťa.
Špecifická montáž
- Samonosné vyhotovenie (upevnenie žalúzie na vodiacich lištách))
- Fasádne vyhotovenie (guľatá kazeta; montáž na fasádu)
- Montáž do prekladu Heluz (zapustené vodiace lišty)
- Montáž do prekladu Porotherm (vhodné pre samonosné vyhotovenie)
- Samonosná žalúzia s nábalom mimo kanálu
S montážou do prekladu treba počítať už vo fáze projektu rodinného domu.
Odolnosť proti vetru
Skúšky odolnosti proti vetru vykonalo Centrum stavebného inžinierstva, a. s., v Zlíne podľa ČSN EN 13659.
Cetta 80 - vedenie lankem
| Základné charakterístiky | Vlastnosť | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Odolnosť proti vetru | Širka stavebního otvoru L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | 5 000 < L <= 6 000 | |||||||
| Norma EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
| Trieda odolnosti vetra | 3 | 6 | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
| Max. rychlost vetra vmax (km/h) | 49 | 38 | 28 | 19 | 11 | 5 | 1 | ||||||||
| Max. účinná výška krídla | Hmax = 2500 mm | ||||||||||||||
| Širka stavebního otvoru L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | 5 000 < L <= 6 000 | ||||||||
| Trieda odolnosti vetra | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | 0 | 0 | |
| Max. rychlost vetra vmax (km/h) | 38 | 28 | 19 | 11 | 5 | 1 | 0 | ||||||||
| Max. účinná výška krídla | Hmax = 4000 mm | ||||||||||||||
| Prídavný tepelný odpor ΔR | 0,08 (m2.K/W) | ||||||||||||||
| Celkový činiteľ prestupu slnečnej energie gtot | 0,032 - 0,094 (podľa zvolenej farby lamely)* | ||||||||||||||
Cetta 80 - vedenie lištami
| Základné charakterístiky | Vlastnosť | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Odolnosť proti vetru | Šírka stavebného otvora L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | ||||
| Norma EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
| Trieda odolnosti vetra | 4 | 7 | 3 | 6 | 2 | 5 | 1 | 4 | |
| Max. rychlost vetra vmax (km/h) | 61 | 49 | 38 | 28 | |||||
| Max. účinná výška krídla | Hmax = 4000 mm | ||||||||
| Širka stavebního otvoru L (mm) | 4 500 < L <= 5 000 | 5 000 < L <= 5 500 | 5 500 < L <= 5 800 | 5 800 < L <= 6 000 | |||||
| Trieda odolnosti vetra | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
| Max. rychlost vetra vmax (km/h) | 19 | 11 | 5 | 1 | |||||
| Max. účinná výška krídla | Hmax = 4000 mm | ||||||||
| Prídavný tepelný odpor ΔR | 0,08 (m2.K/W) | ||||||||
| Celkový činiteľ prestupu slnečnej energie gtot | 0,032 - 0,094 (podľa zvolenej farby lamely)* | ||||||||
