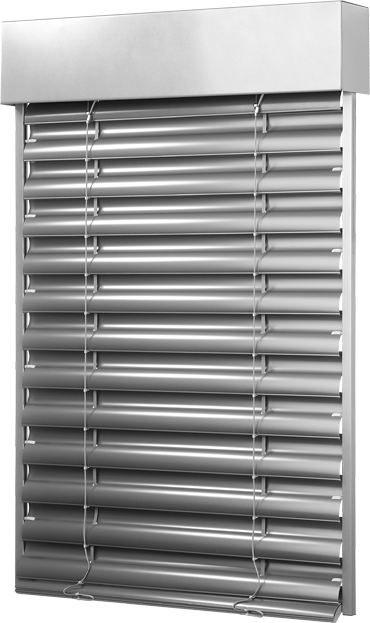

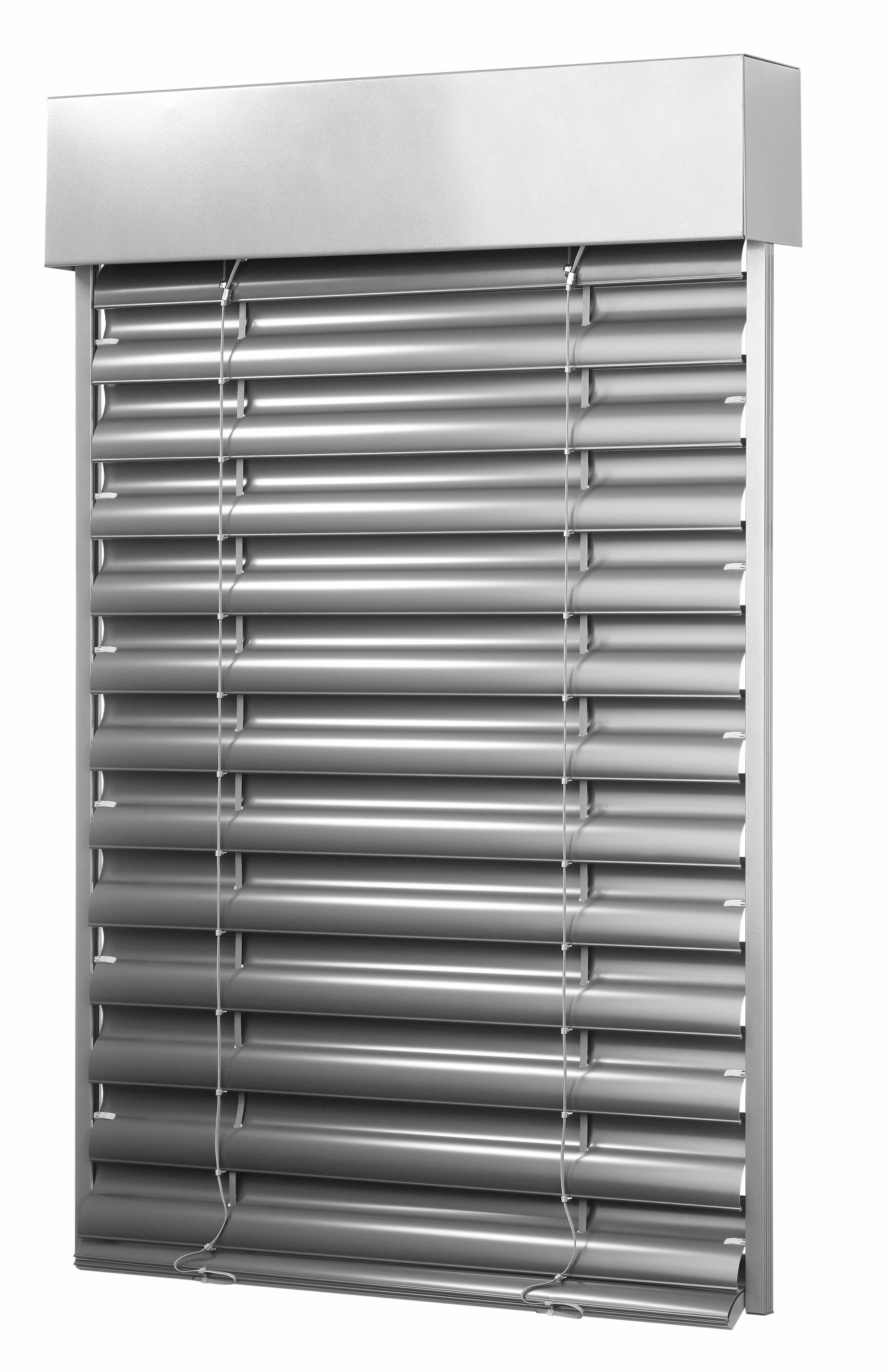

Vonkajšia žalúzia Setta 65
Galéria produktu

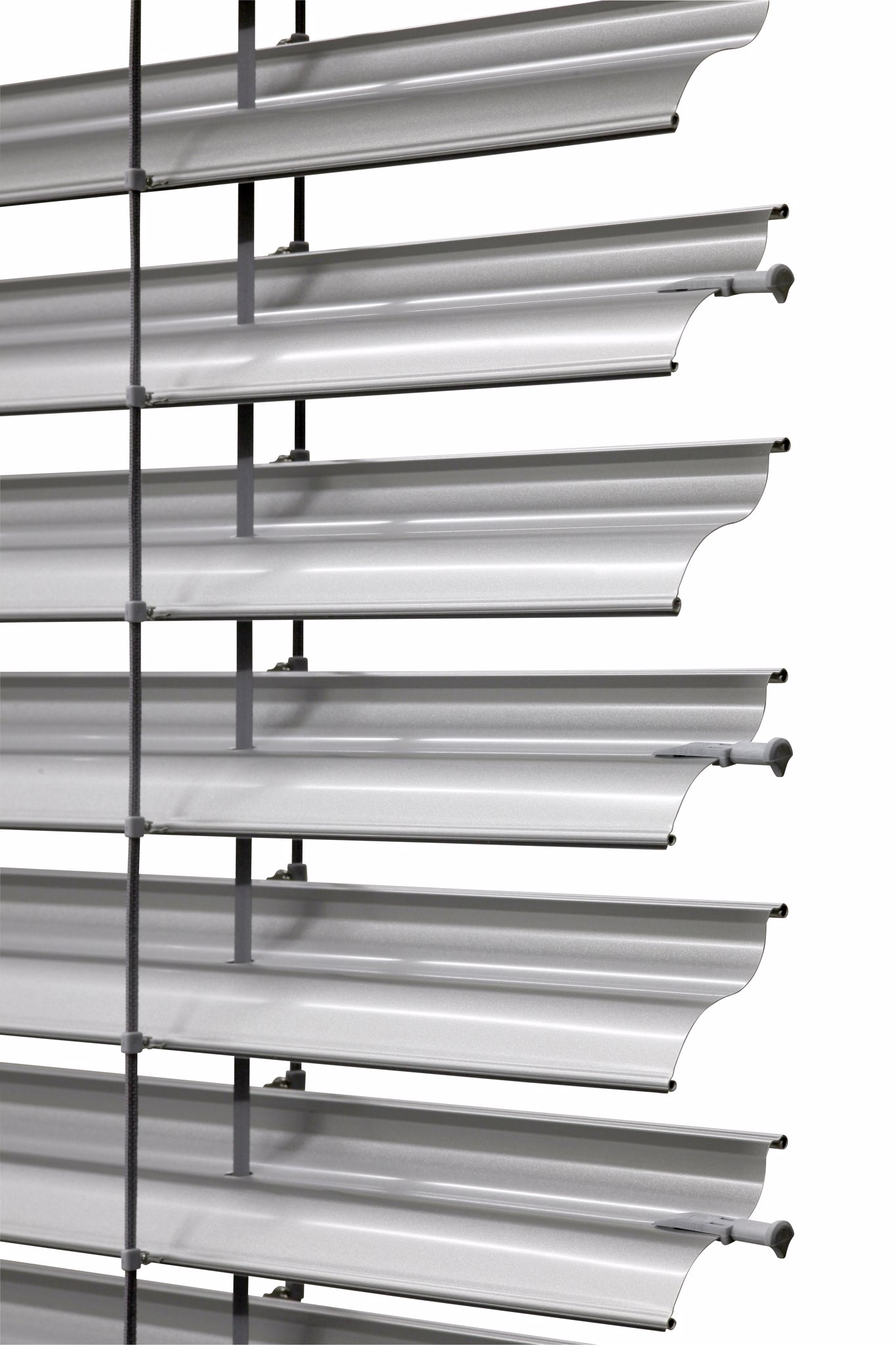

Vonkajšia žalúzia Setta predstavuje špičku vo vonkajšom zatienení z pohľadu účelnosti a dizajnu. Lamely v tvare písmena S vytvárajú v zatvorenom stave dokonalú celistvú plochu. Účelnosť vonkajšej žalúzie Setta je posilnená ladným vzhľadom. Termoregulačný efekt žalúzie Setta zvyšuje guma vlisovaná po celej dĺžke lamely. Hliníkové vodiace lišty zaisťujú stabilitu vonkajšej žalúzie vo vetre a sú podporným prvkom pre zabezpečenie domu proti vlámaniu. Variabilita montáže, elegancia a dokonalé zatienenie tvorí z tejto vonkajšej horizontálnej žalúzie unikátny tieniaci prvok pre všetky typy objektov.
Plusy
Prednosti & výhody
- elegantné a dizajnové vyhotovenie s lamelou v tvare S,
- vysoký stupeň zatienenia,
- Termoregulačný aj ochranný efekt,
- znižovanie hladiny vonkajšieho hluku,
- dolný profil z extrudovaného hliníka,
- možnosť elektrického ovládania,
- znížená hlučnosť žalúzie (vlisovaná guma po celej dĺžke žalúzie),
- maximálna garantovaná plocha 24 m2
Načerpajte
Inšpirácia
Preskúmajte
Farebné prevedenie
Základné farby lamela
.jpg)
Príplatkové farby Isotra System Decoral 1 box, vodiace lišty, držiaky vodiacich líšt, horný a dolný profil
Príplatkové farby Isotra System Decoral 2 box, vodiace lišty, držiaky vodiacich líšt, horný a dolný profil
dopredaj
Uvedené farby sú iba orientačné. Ak chcete vidieť farbu v skutočnosti, odporúčame navštíviť niektorého z našich obchodných partnerov a vyžiadať si fyzický vzorkovník. Prípadnú reklamáciu pre výber nevhodnej farby podľa vzorkovníka zobrazeného elektronicky nemôžeme uznať.
Vybrať vhodného partnera
Spôsoby
Ovládanie
manuálne
kľukou
kľukou
elektricky
diaľkovým ovládačom alebo vypínačom
diaľkovým ovládačom alebo vypínačom
Garantované
Rozmery
minimálna šírka
600 mm
600 mm
maximálna šírka
6000* mm
6000* mm
maximálna výška
4000 mm
4000 mm
maximálna plocha
8 m2 (pre ovládanie kľukou)
24 m2 (pre ovládanie motorom)
8 m2 (pre ovládanie kľukou)
24 m2 (pre ovládanie motorom)
*Upozornenie: S rastúcou šírkou žalúzie klesá trieda jej odolnosti voči vetru - pozri Odolnosť voči vetru, nižšie na stránke.
Atypické rozmery nevyrábame.
Atypické rozmery nevyrábame.
Technické parametre
| Horný profil | Dolný profil | Lamela | Bočné vedenie | Rebríček | Textilný pásik |
|||
|---|---|---|---|---|---|---|---|---|
| vodiaca lišta | oceľové lanko | |||||||
| Obchodný názov |
P 001/1 | P 001/2 | P 012/4 |
S 037 |
Viz technický manuál | P 036 |
P 029/2 | P 531, P531/1 |
| Rozmer (mm) | 56 × 58 | 58 × 60 | 67 × 13 | 0,42 × 83 | Viz technický manuál | Ø 3,2 | 60 × 9,5 | 6 × 0,28 |
| Materiál | Fe | Al | Al | Al | Viz technický manuál | Fe / PVC | PES | PES |

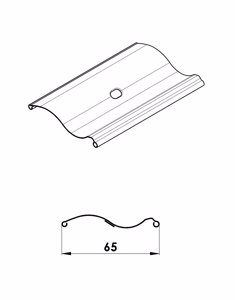

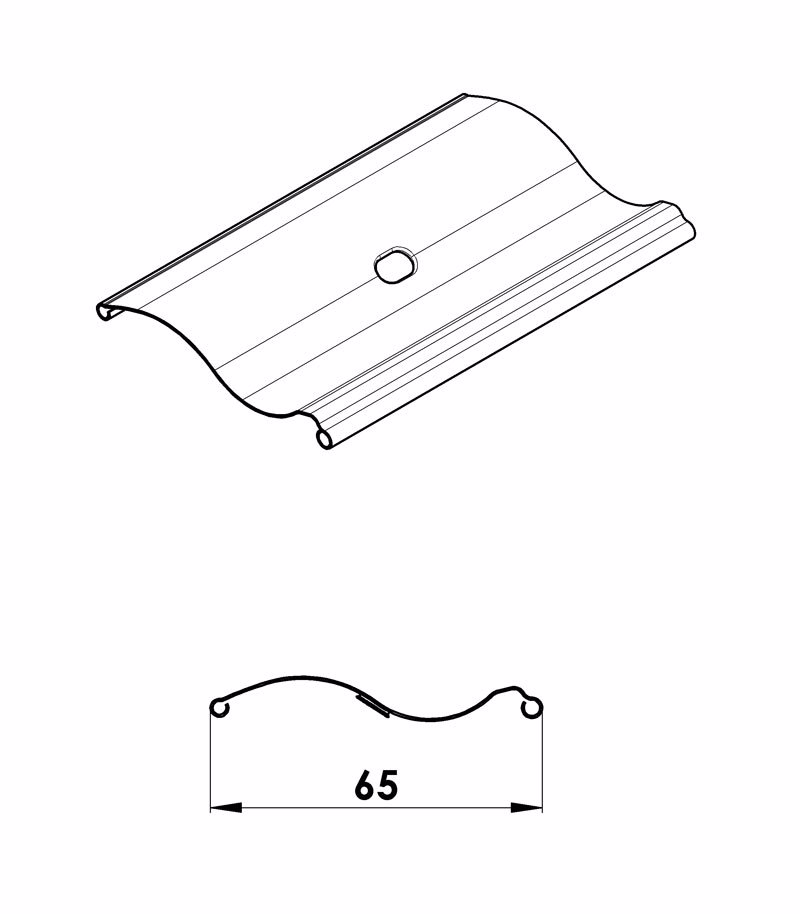

| Rez |  |
 |
 |
 |
||||
| Farba | Štandard: pozink. plech natural (Al profil) Ostatné RAL v nástriku DECORAL* |
Štandard: elox. hliník Ostatné RAL v nástriku DECORAL* |
Podľa aktuálneho vzorkovníka ISOTRA a.s. |
Štandard: elox. hliník Ostatné RAL v nástriku DECORAL* |
sivá čierna |
sivá čierna |
sivá čierna |
|
*pre max. šírku 4000 mm
Varianty montáže
Základné typy montáže
Tieto tri typy montáže môžu byť v dvoch variantoch: krycia schránka priznaná / krycia schránka včlenená do zatepľovacieho systému alebo obvodového plášťa.
Špecifická montáž
- Samonosná verzia (upevnenie žalúzie na vodiacich lištách)
- Fasádna verzia (guľatá kazeta; montáž na fasádu)
- Montáž do prekladu Heluz (zapustené vodiace lišty)
- Montáž do prekladu Porotherm (vhodné pre samonosnú verziu)
- Samonosná žalúzia s nábalom mimo kanála
S montážou do prekladu treba počítať už vo fáze projektu rodinného domu.
Odolnosť proti vetru
Skúšky odolnosti proti vetru uskutočnilo Centrum stavebného inžinierstva, a. s., v Zlíne podľa ČSN EN 13659.
Vedenie - lanko
| Základné charakterístiky | Vlastnosť | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Odolnosť proti vetru | Šírka stavebného otvora L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | ||||||
| Norma EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
| Trieda odolnosti vetra | 3 | 6 | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | |
| Max. rychlost vetra vmax (km/h) | 49 | 38 | 28 | 19 | 11 | 5 | |||||||
| Max. účinná výška krídla | Hmax = 2500 mm | ||||||||||||
| Širka stavebního otvoru L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | |||||||
| Trieda odolnosti vetra | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
| Max. rychlost vetra vmax (km/h) | 38 | 28 | 19 | 11 | 5 | 1 | |||||||
| Max. účinná výška krídla | Hmax = 4000 mm | ||||||||||||
| Prídavný tepelný odpor ΔR | 0,08 (m2.K/W) | ||||||||||||
| Celkový činiteľ prestupu slnečnej energie gtot | 0,032 - 0,094 (podľa zvolenej farby lamely)* | ||||||||||||
Vedenie - lišta
| Základné charakterístiky | Vlastnosť | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Odolnosť proti vetru | Šírka stavebného otvora L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | ||||
| Norma EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
| Trieda odolnosti vetra | 5 | 8 | 4 | 7 | 3 | 6 | 2 | 5 | |
| Max. rychlost vetra vmax (km/h) | 74 | 61 | 49 | 38 | |||||
| Max. účinná výška krídla | Hmax = 4000 mm | ||||||||
| Širka stavebního otvoru L (mm) | 4 500 < L <= 5 000 | 5 000 < L <= 5 500 | 5 500 < L <= 5 800 | 5 800 < L <= 6 000 | |||||
| Trieda odolnosti vetra | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | |
| Max. rychlost vetra vmax (km/h) | 28 | 19 | 11 | 5 | |||||
| Max. účinná výška krídla | Hmax = 4000 mm | ||||||||
| Prídavný tepelný odpor ΔR | 0,08 (m2.K/W) | ||||||||
| Celkový činiteľ prestupu slnečnej energie gtot | 0,032 - 0,094 (podľa zvolenej farby lamely)* | ||||||||
