Schemata zapojenia elektro

IB – ovládání více žaluzií bez čidla.jpg

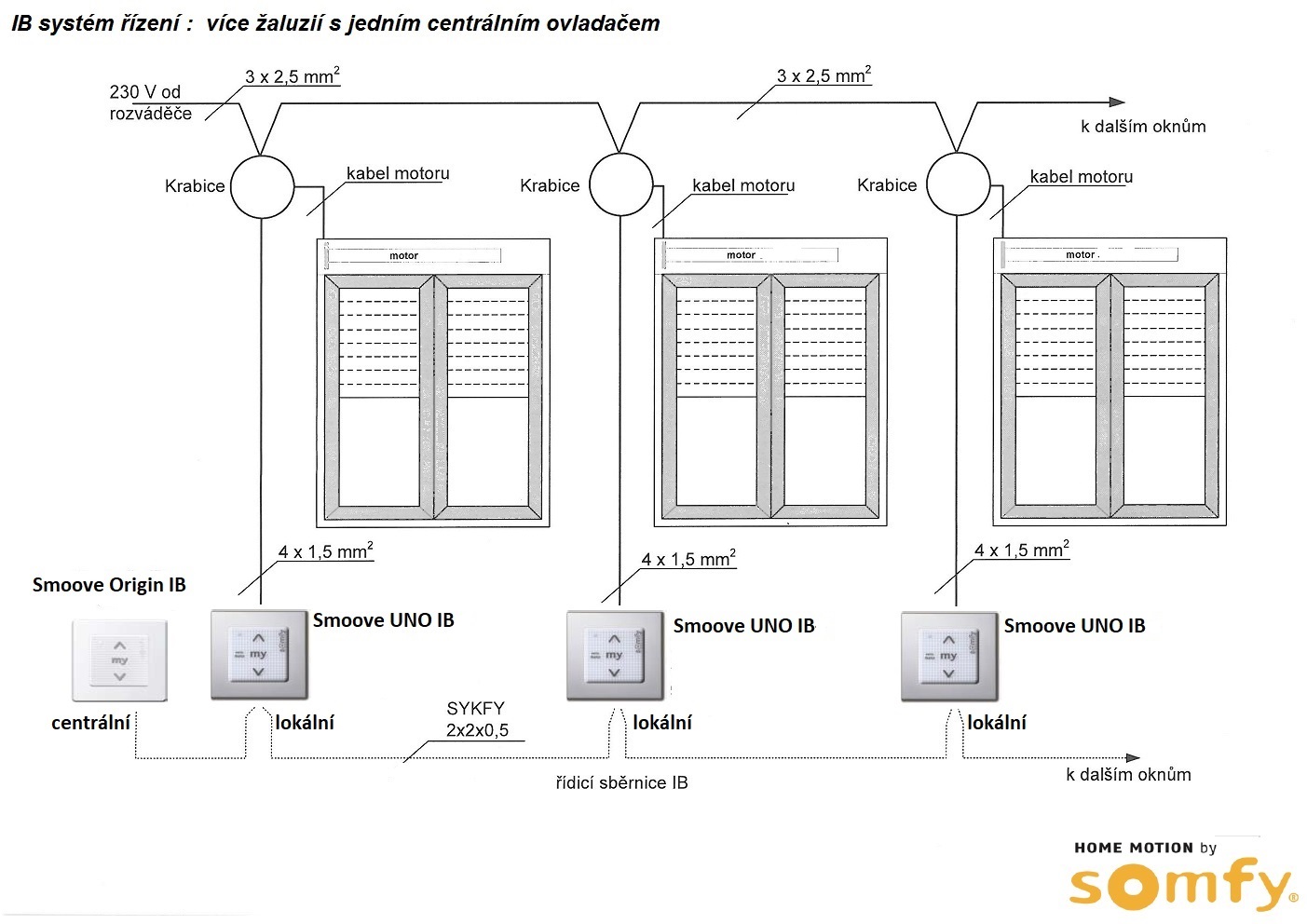

IB – více žaluzií s jedním centrálem.jpg

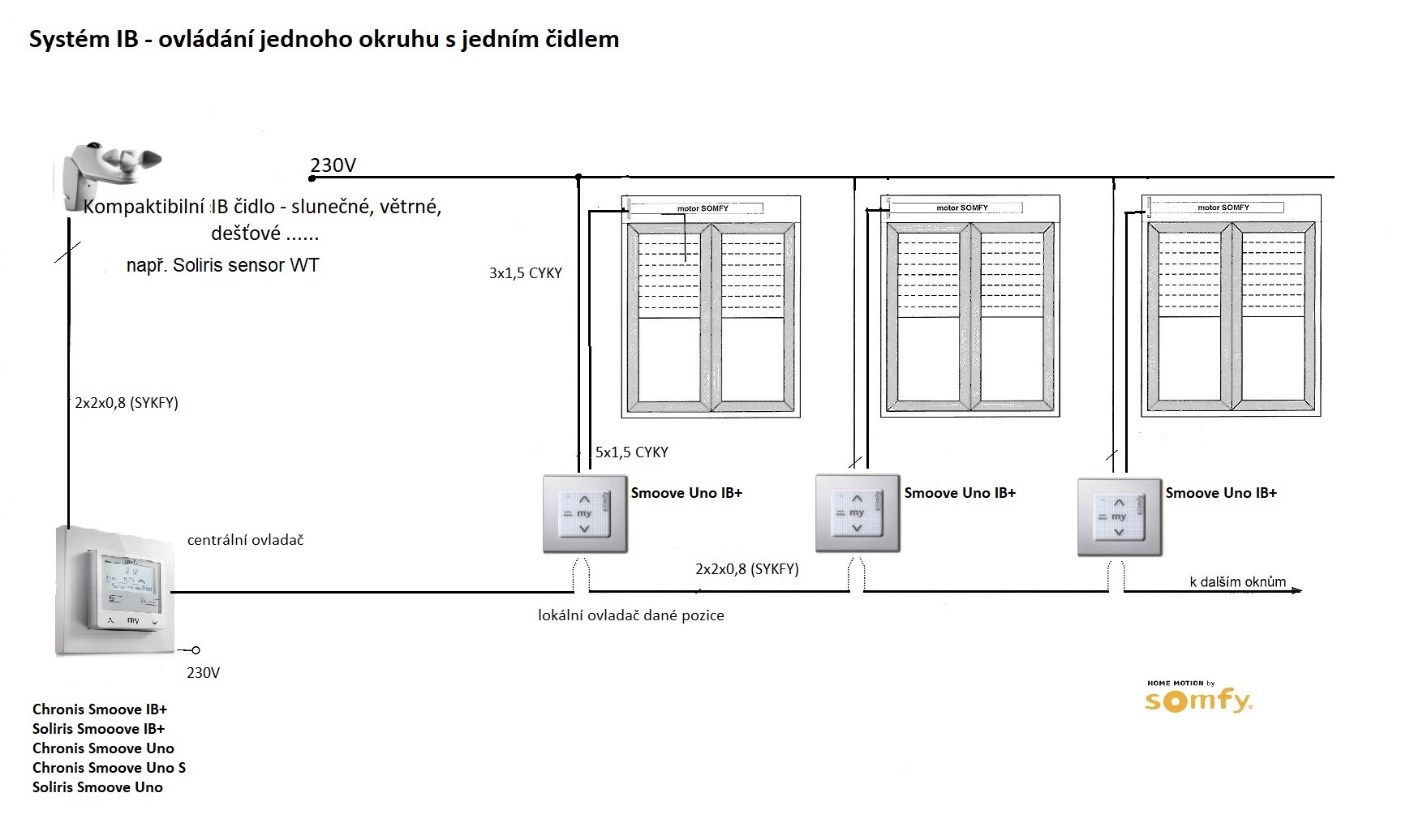

IB+ – ovládání jednoho okruhu s čidlem.jpg

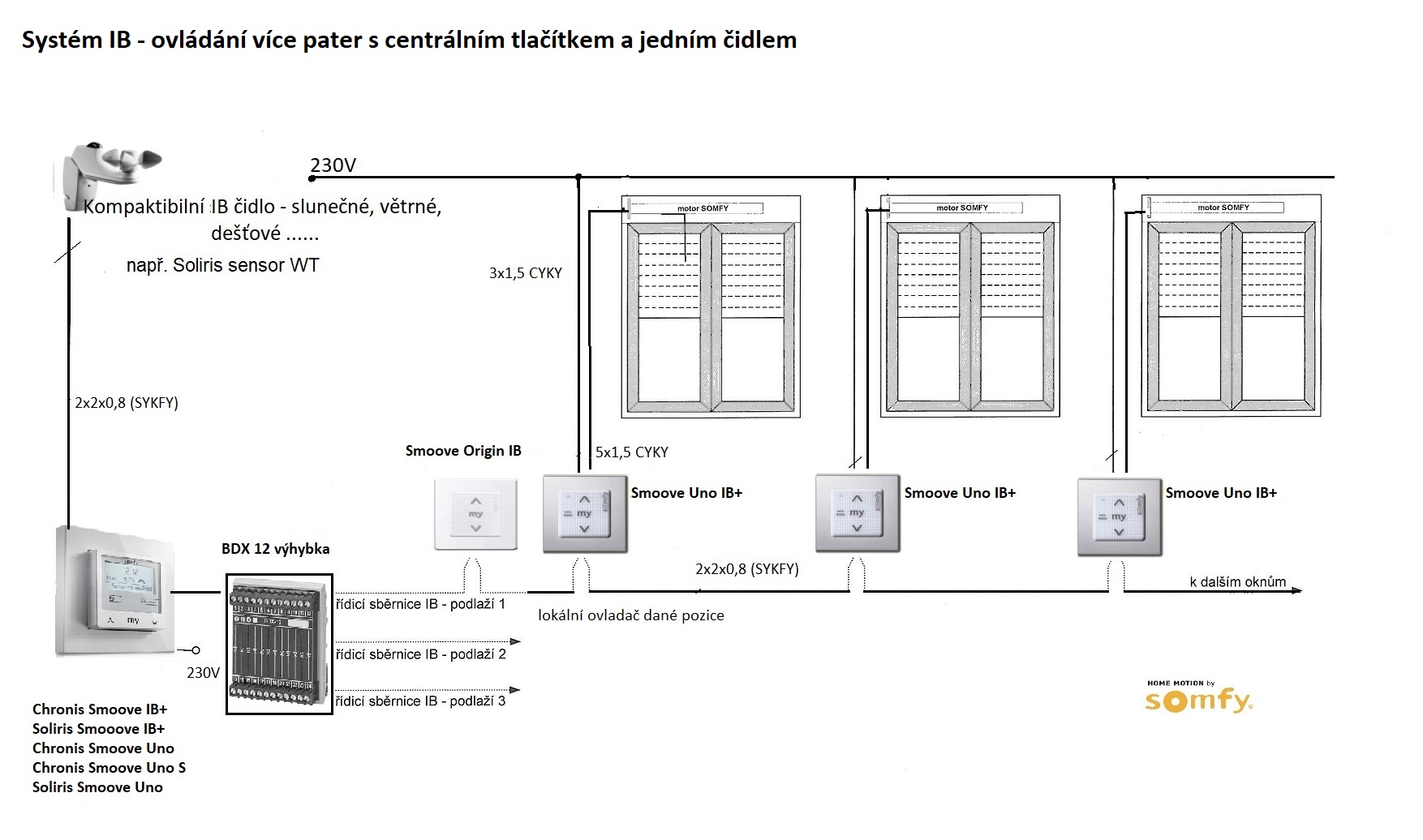

IB+ – ovládání více pater s jedním čidlem.jpg

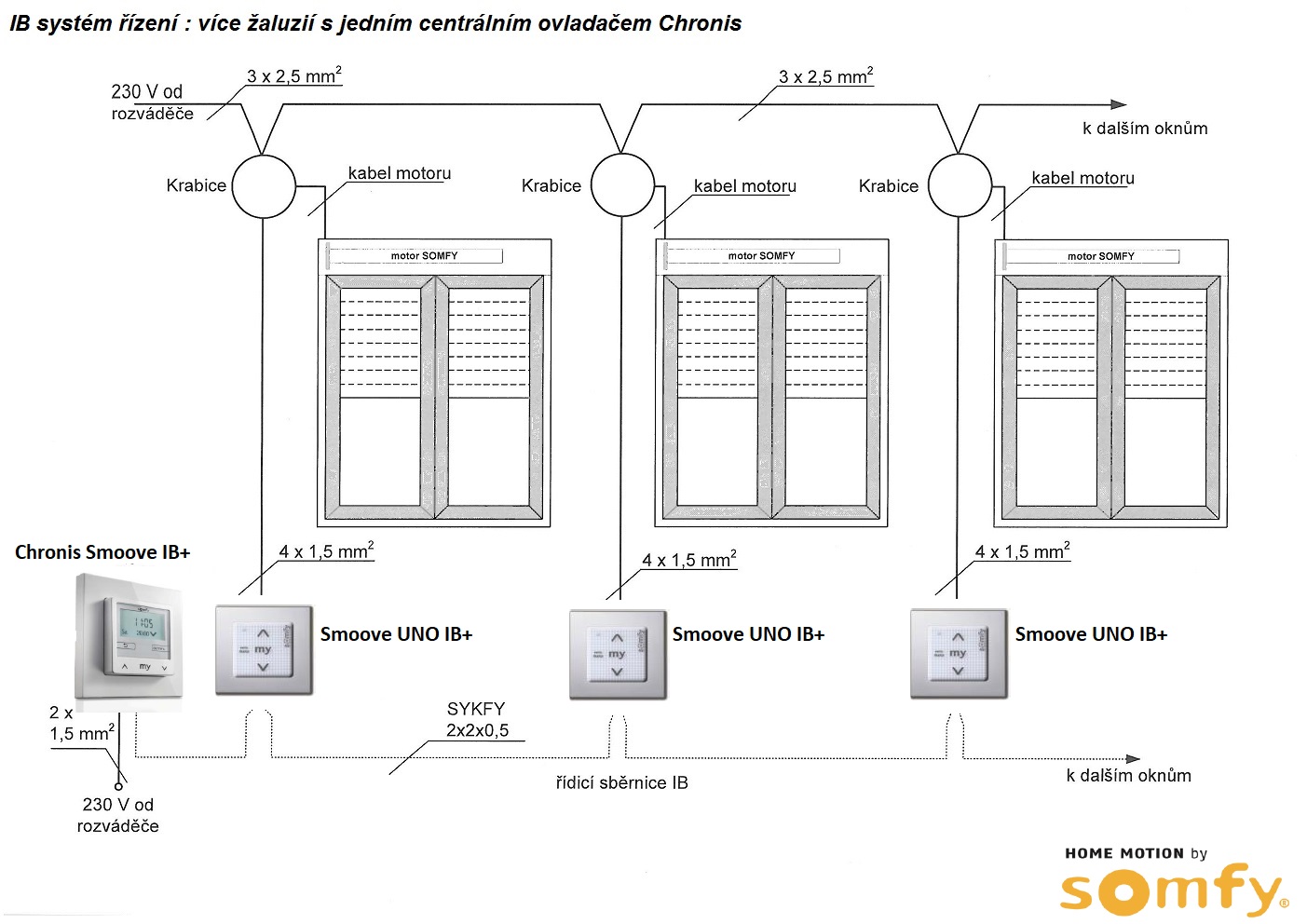

IB+ – více žaluzií s jedním centrálem Chronis.jpg

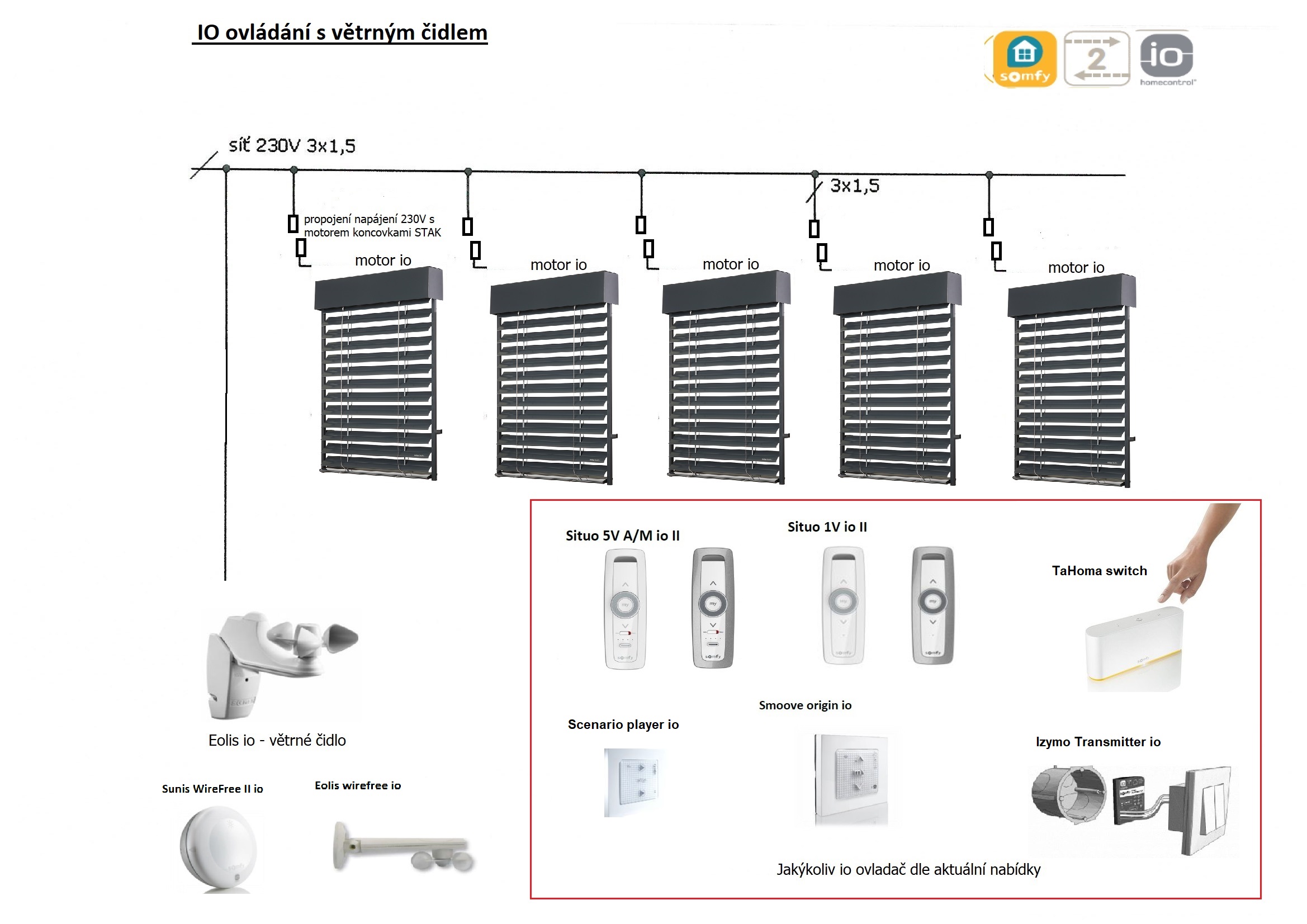

IO s čidlem.jpg
Motor + vypínač jinž.jpg

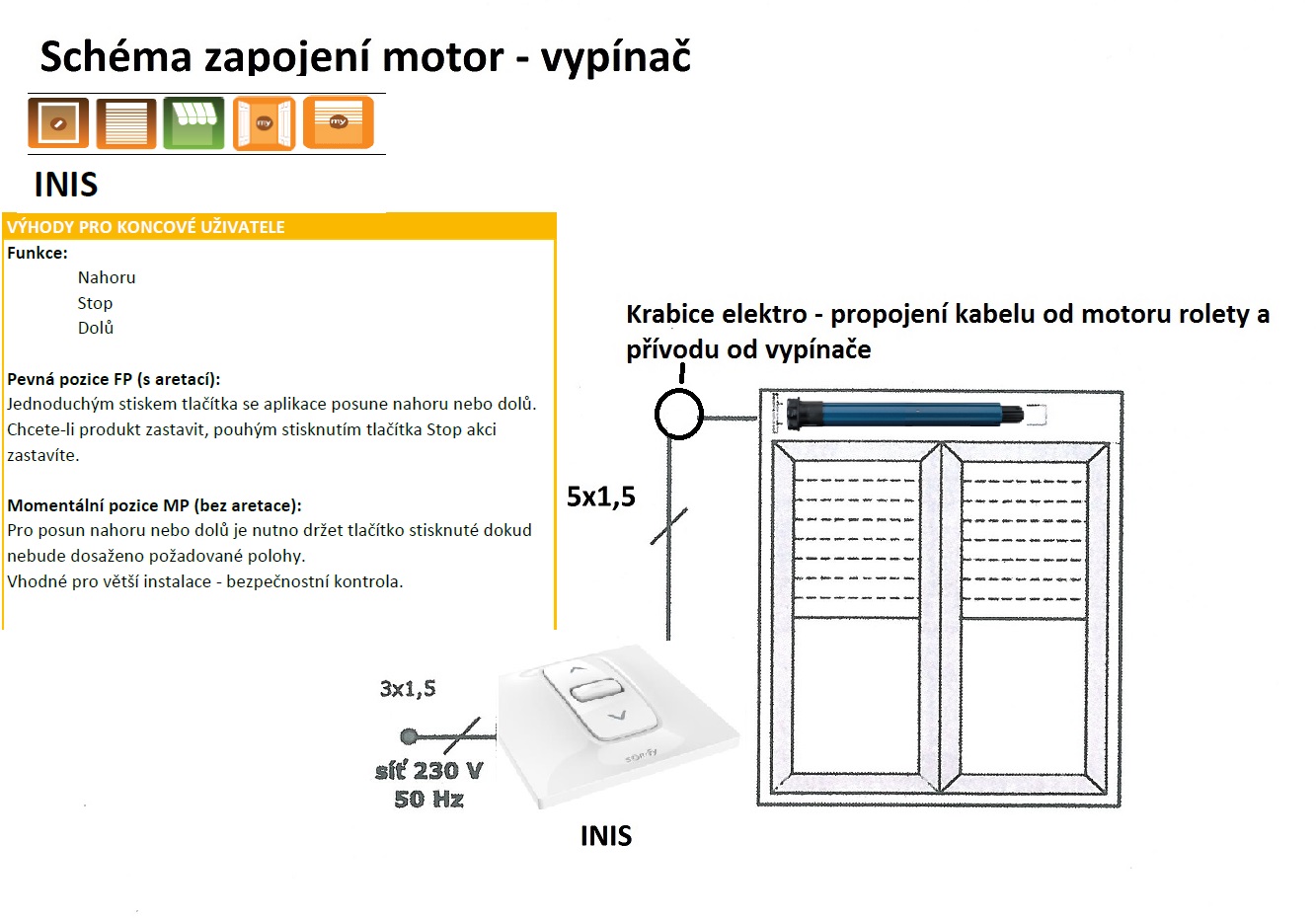

Motor + vypínač roleta.jpg

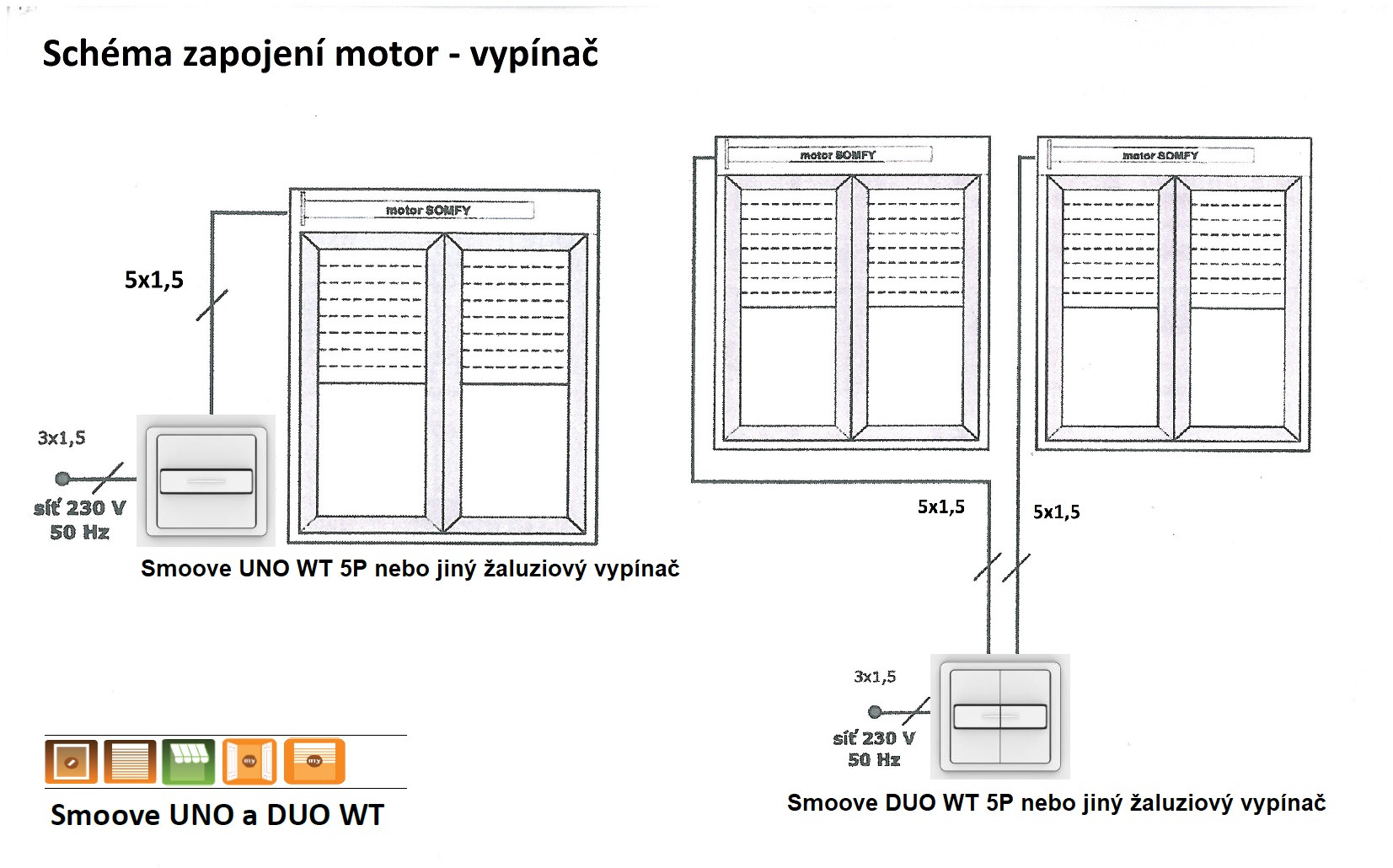

Motor + vypínač.jpg

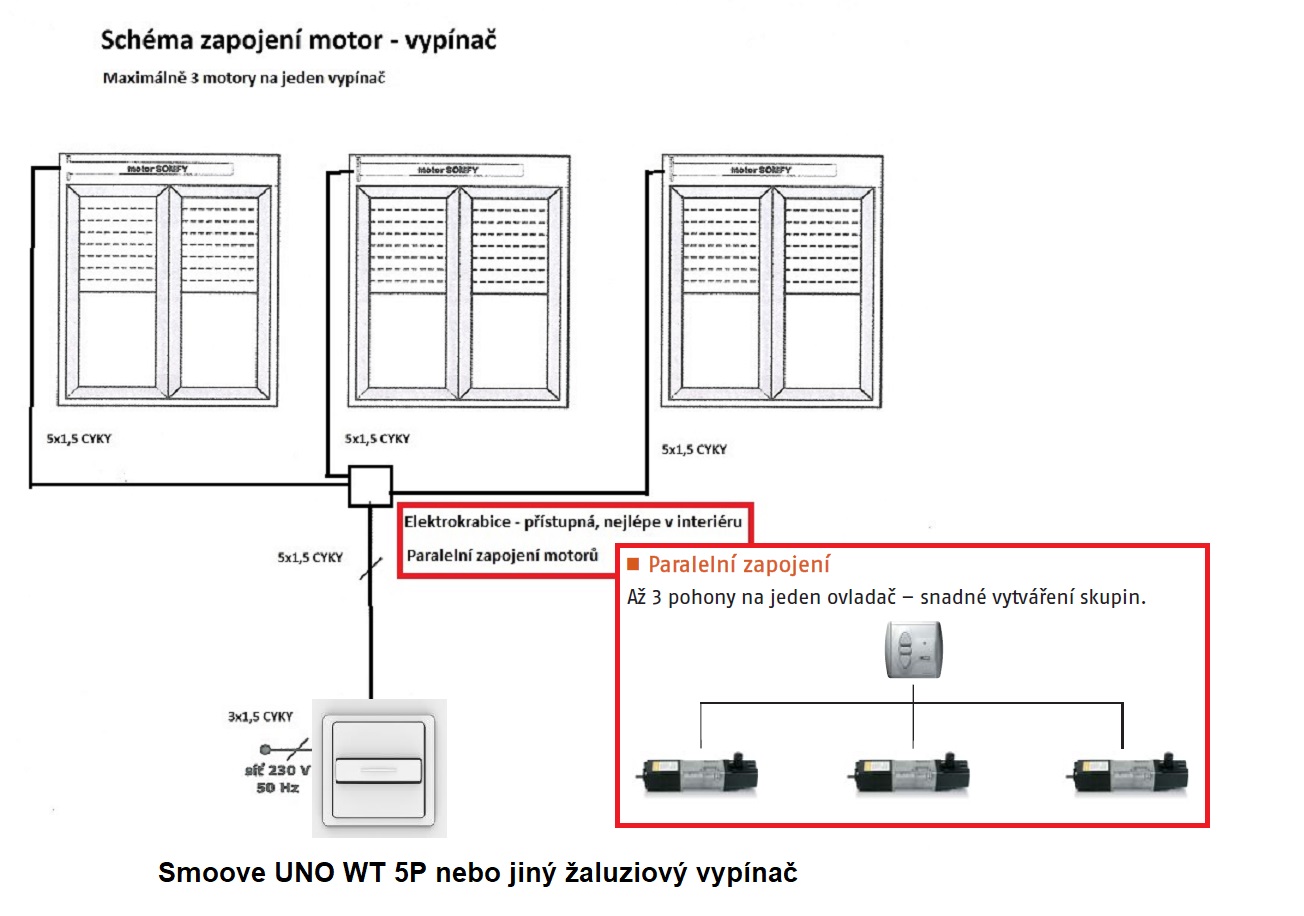

Paralelní 3× motor + vypínač jinž.jpg
Řídicí systém Animeo IB+.jpg

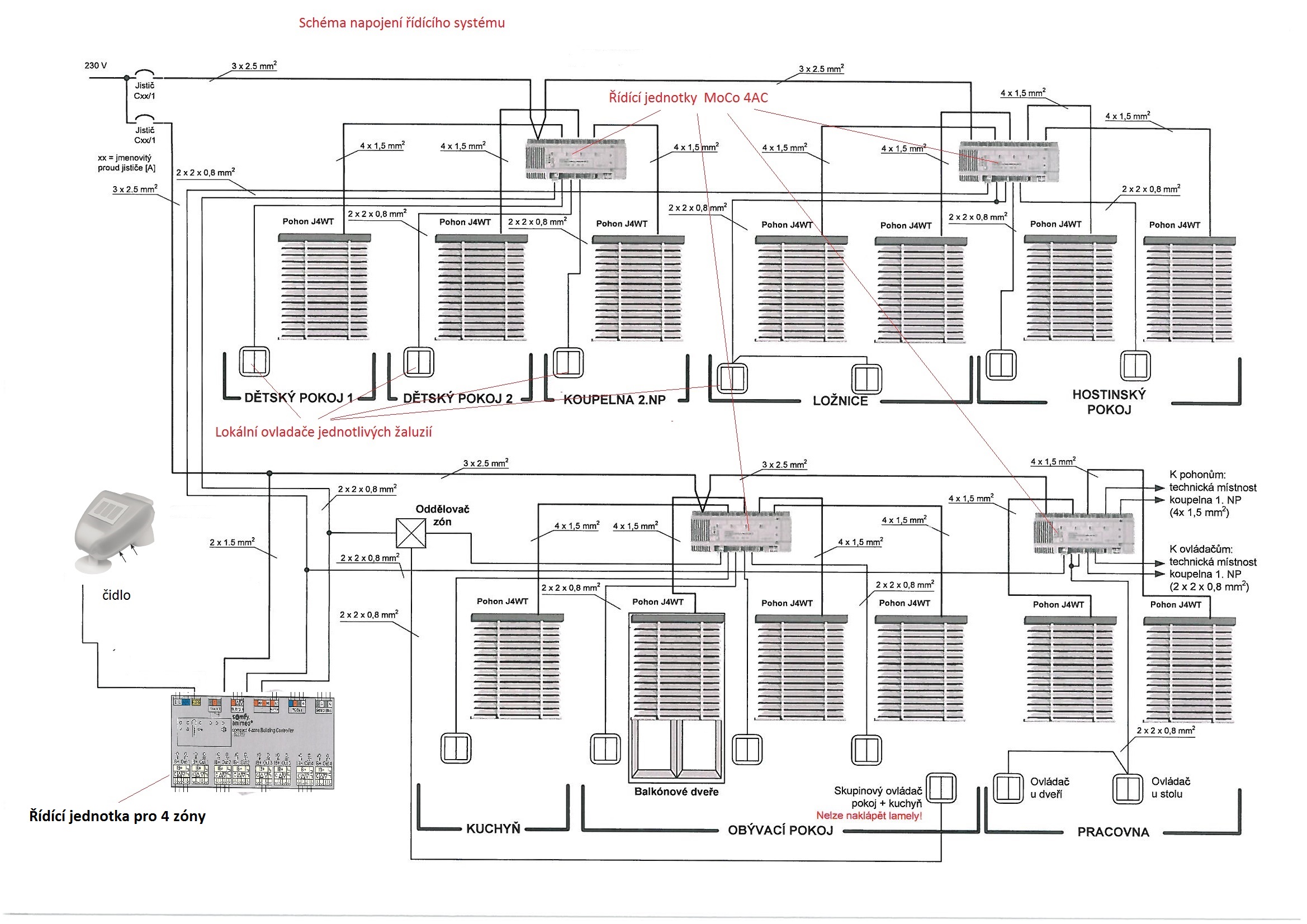

Řídicí systém Animeo IB+2.jpg

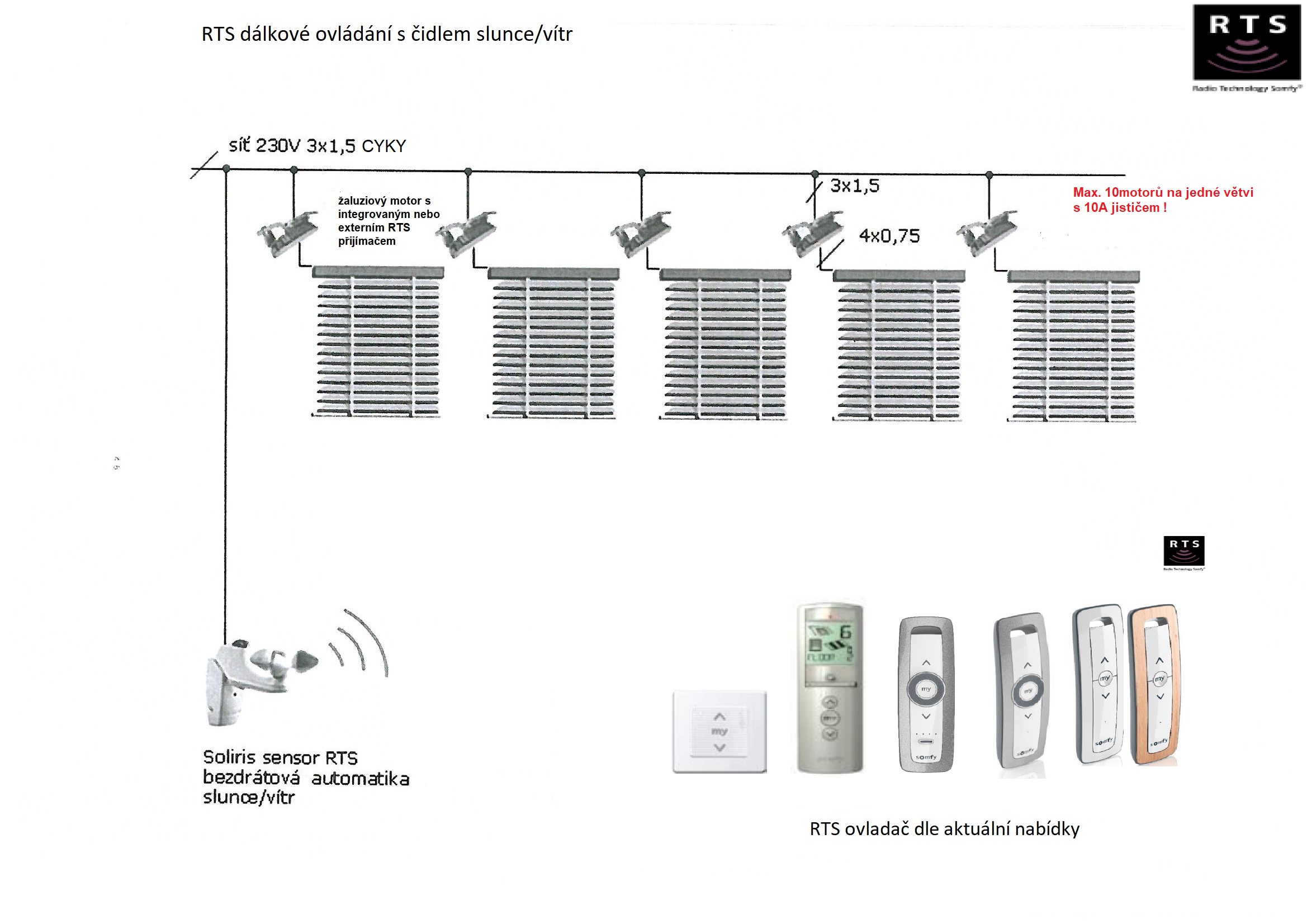

RTS s čidlem.jpg

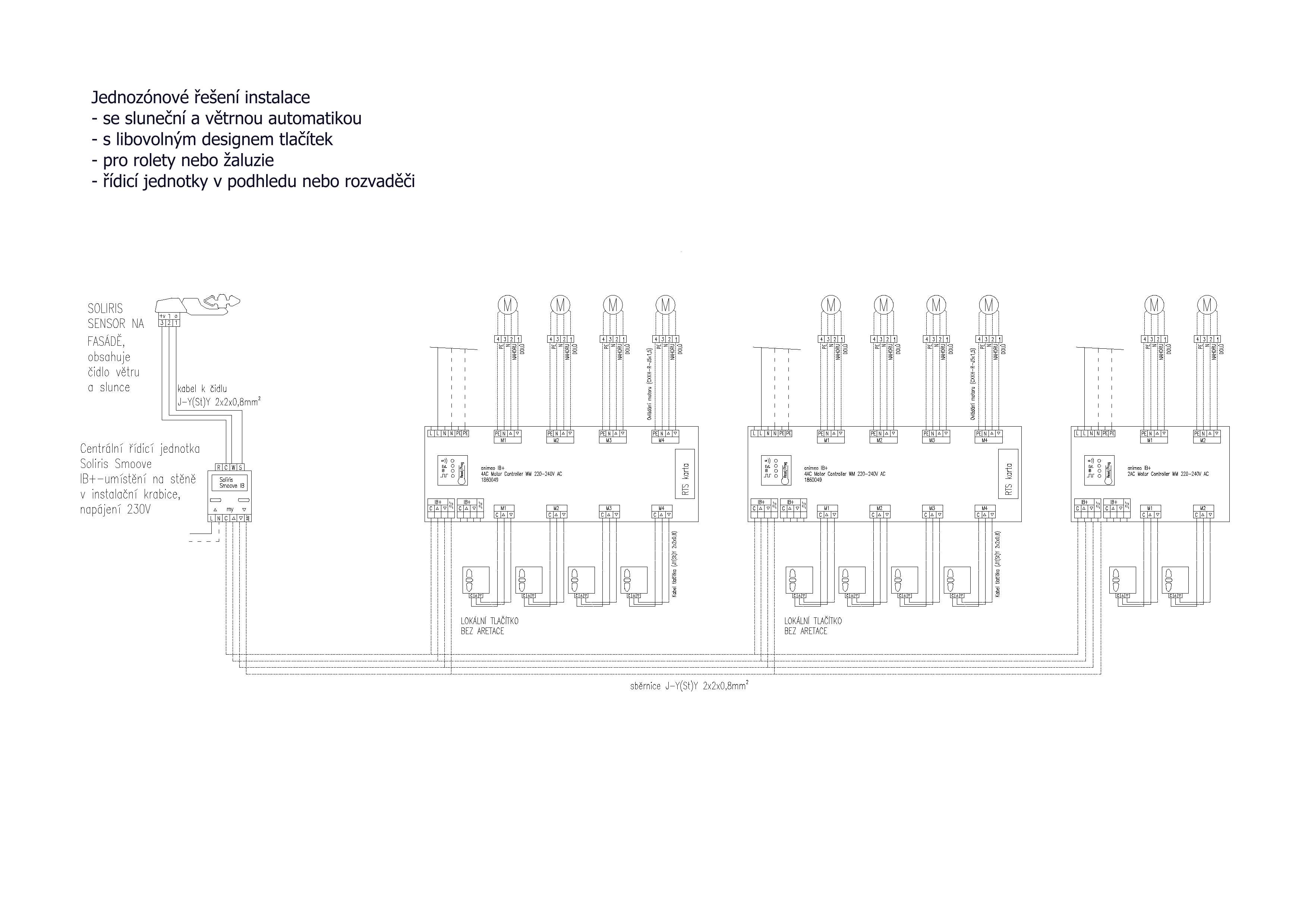

Soliris Smoove IB a MoCo.jpg
Soliris Smoove IB+ a Smoove UNO IB+.jpg

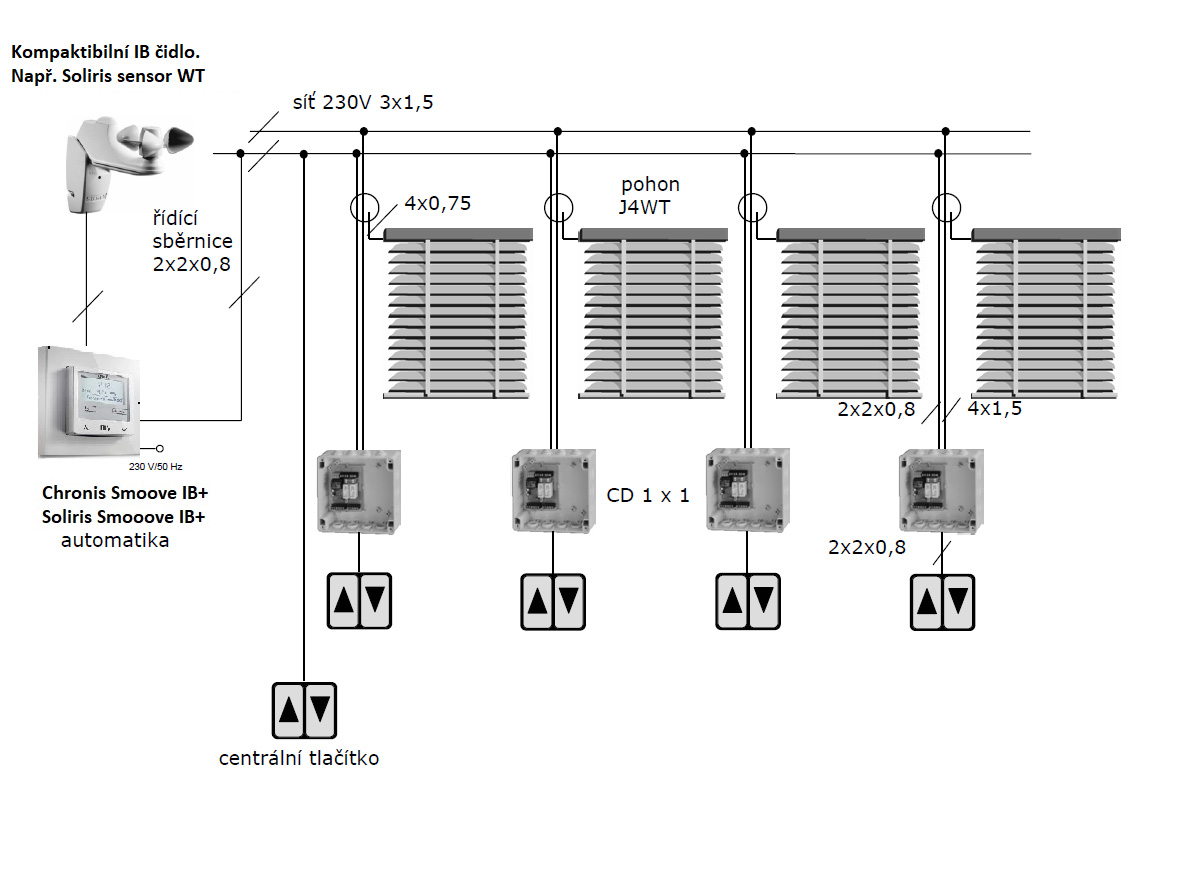

Stará IB s čidlem.jpg

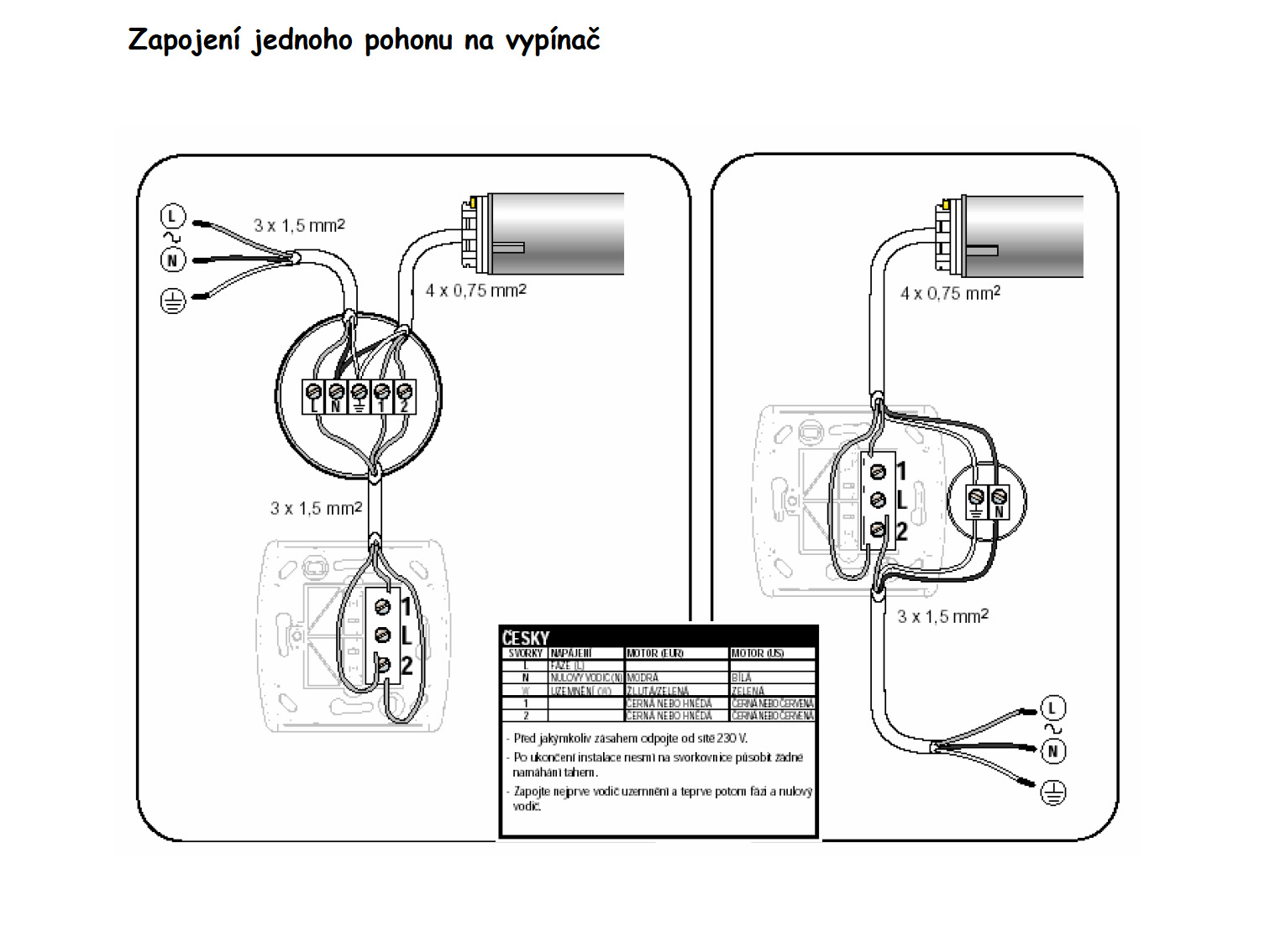

Zapojení jednoho pohonu.jpg

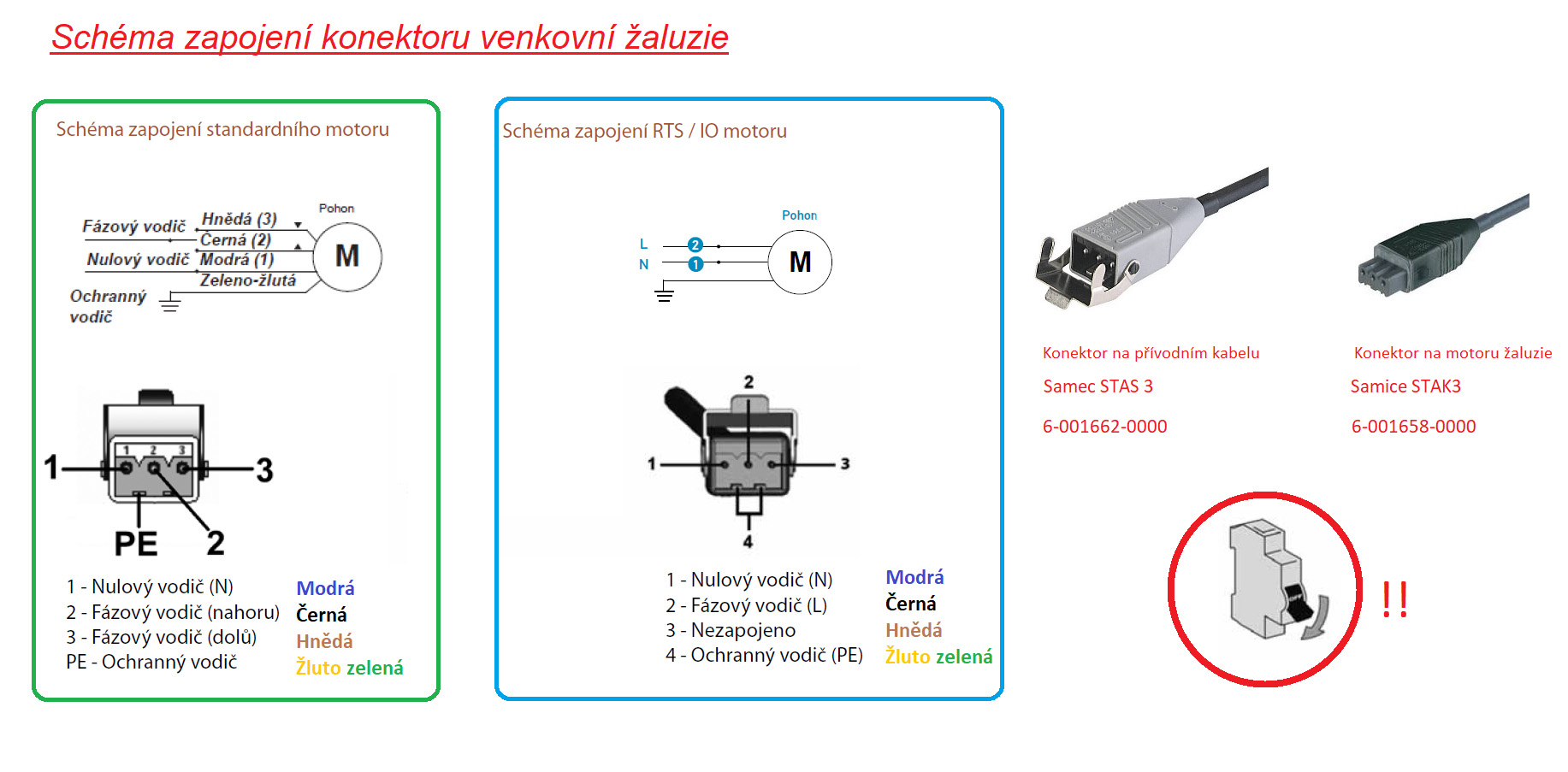

Zapojení konektoru V.jpg
