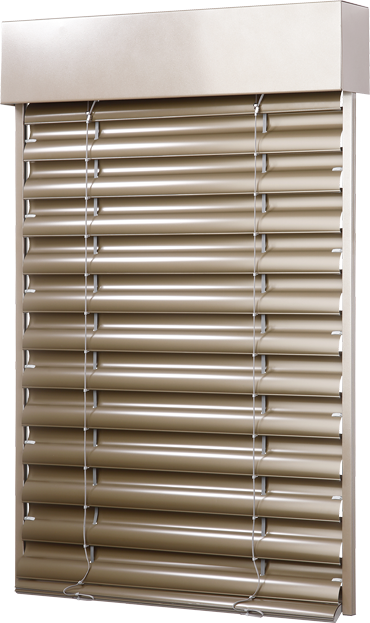

Vonkajšia žalúzia – Setta 90

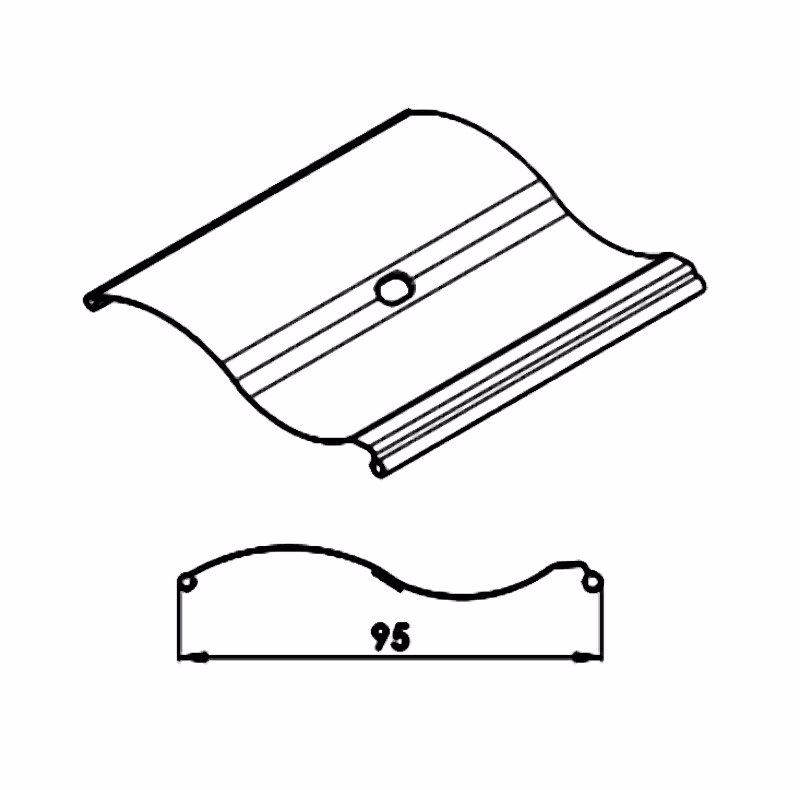

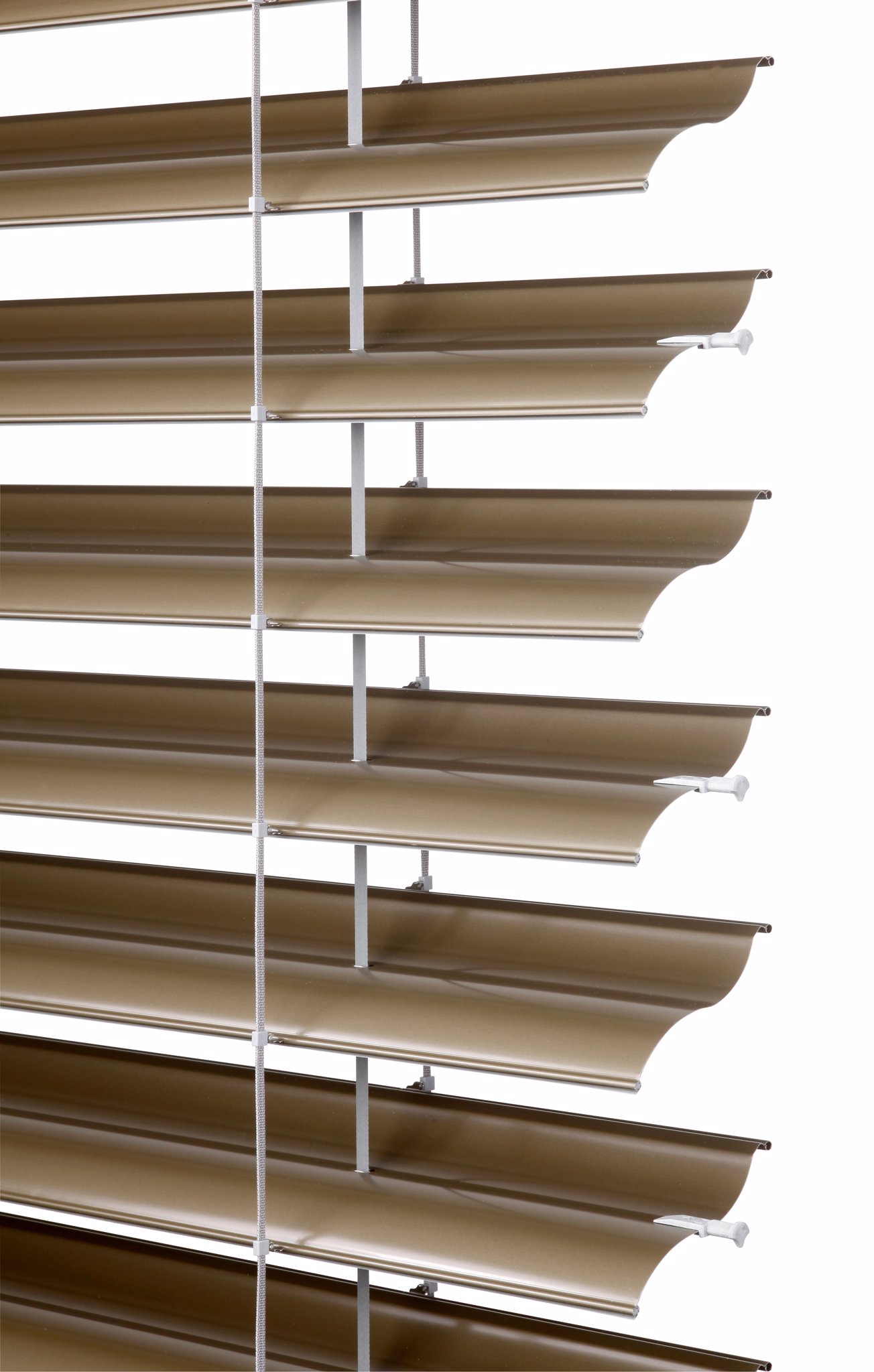

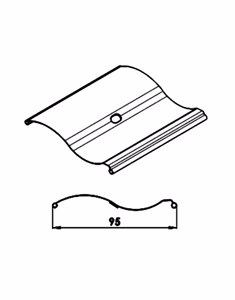

Vonkajšia žalúzia Setta 90 predstavuje špičku vo vonkajšom zatienení z pohľadu účelnosti a dizajnu. Lamely v tvare písmena S šírky 90 mm vytvárajú v zatvorenom stave dokonalú celistvú plochu. Účelnosť vonkajšej žalúzie Setta je posilnená ladným vzhľadom. V porovnaní so žalúziou Setta 65 je vonkajšia okenná žalúzia Setta 90 vhodná na zatienenie väčších plôch, pretože lamely pôsobia opticky väčším dojmom. Termoregulačný efekt žalúzie Setta zvyšuje guma vlisovaná po celej dĺžke lamely. Hliníkové vodiace lišty zaisťujú stabilitu vonkajšej žalúzie vo vetre a sú podporným prvkom pre zabezpečenie domu proti vlámaniu. Variabilita montáže, elegancia a dokonalé zatienenie tvorí z tejto vonkajšej horizontálnej žalúzie unikátny tieniaci prvok pre všetky typy objektov.

Exteriérová tieniaca technika vytvára optimálne prostredie z pohľadu svetelných a tepelných podmienok a je významnou súčasťou stavby z hľadiska úspory energie. V tradičnom poňatí plnia exteriérové žalúzie tieniacu a bezpečnostnú funkciu, v netradičnom poňatí sú zaujímavým architektonickým prvkom administratívnych budov a rodinných domov.

Prednosti a výhody

  • elegantné a dizajnové prevedenie s lamelou v tvare S,
  • vysoký stupeň zatienenia,
  • termoregulačný aj ochranný efekt,
  • znižovanie hladiny vonkajšieho hluku,
  • dolný profil z extrudovaného hliníka,
  • možnosť elektrického ovládania, znížená hlučnosť žalúzie (vlisovaná guma po celej dĺžke žalúzie),
  • maximálna garantovaná plocha 24 m2.

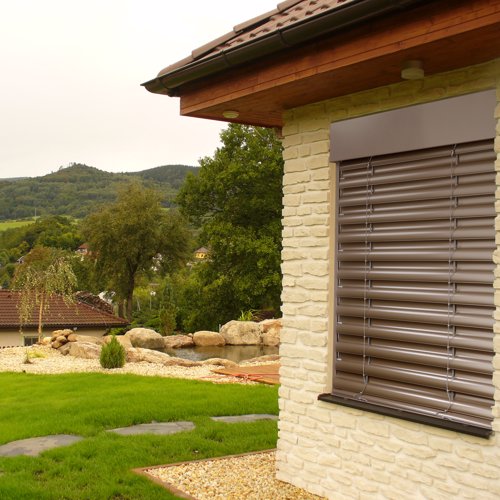

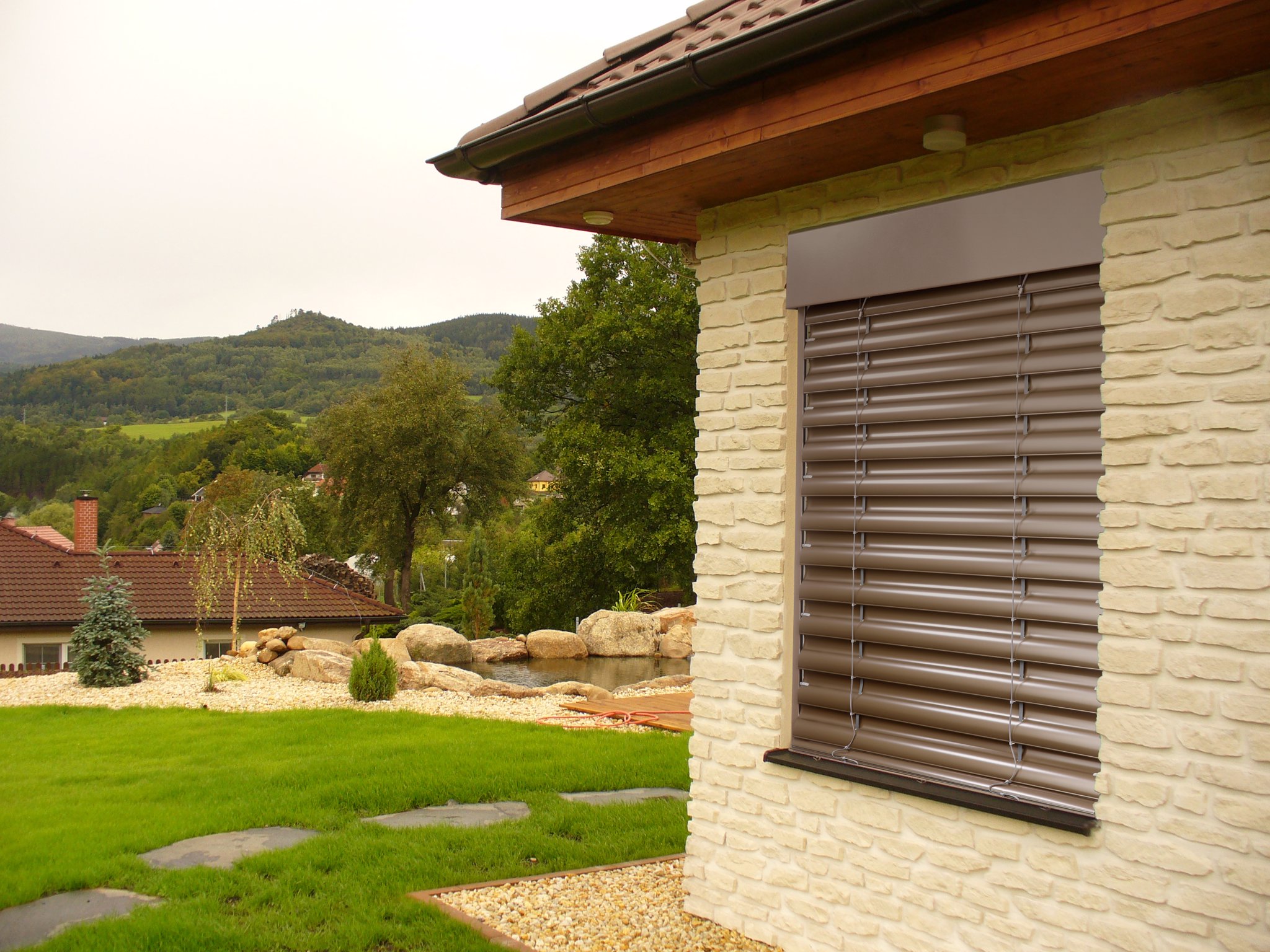

Referencie



Spôsob ovládania

  • manuálne - kľukou
  • elektricky - diaľkovým ovládačom alebo vypínačom

Garantované rozmery

  • minimálna šírka: 600 mm
  • maximálna šírka: 4000 mm (pre ovládanie kľukou) / 6000* mm (pre ovládanie motorom)
  • maximálna výška: 4000 mm
  • maximálna plocha: 8 m2 (pre ovládanie kľukou) / 24 m2 (pre ovládanie motorom)

* Upozornenie: S rastúcou šírkou žalúzie klesá trieda jej odolnosti voči vetru - pozri Odolnosť voči vetru, nižšie na stránke.

Atypické rozmery nevyrábame..

Technické parametre


Horný profil Dolný profil Lamela Bočné vedenie Rebríček Textilný pásik
vodiaca lišta
Obchodný názov
Rozmer (mm)
Materiál
P001
56 × 58
Fe
63278
P001/2
56 × 60
Al
63278
P 012/1
93 × 14
Al
63279
S37/2
0,42 × 113
Al
63277

S029/1
86 × 9,5
PES
S029/21
PES
P 028
8 × 0,34
PES
Farba Štandard:
pozink. plech
natural (Al profil)
Ostatné RAL v nástreku

Štandard: elox. hliník

Ostatné RAL v nástreku

Podľa aktuálneho vzorkovníka

Štandard: elox

Ostatné RAL v nástreku

sivá sivá

Farebné vyhotovenie

62539

Základné farby RAL pre lamelu Setta 90

  • 1015 1015
  • 3000 S 3000 S
  • 5014 5014
  • 7016 7016
  • 7035 7035
  • 7038 7038
  • 7048 7048
  • 8014 8014
  • 9005 9005
  • 9006 9006
  • 9007 9007
  • 7022 7022
  • 9010 9010
  • 9016 9016
  • DB 703 DB 703
  • VSR 780 VSR 780

Príplatkové farby RAL pre lamelu

  • 3004 3004
  • 5002 5002
  • 6005 6005
  • 9002 9002
  • DB 702 DB 702
  • W 210 W 210

Príplatkové farby Isotra System Decoral 1 pre box, vodiace lišty, držiaky vodiacich líšt, horný a dolný profil


  • ISD110 ISD110
  • ISD120 ISD120
  • ISD130 ISD130
  • ISD140 ISD140
  • ISD150 ISD150
  • ISD160 ISD160
  • ISD210 ISD210
  • ISD220 ISD220
  • ISD230 ISD230
  • ISD310 ISD310
  • ISD152 ISD152
  • ISD154 ISD154
  • ISD200 ISD200
  • ISD212 ISD212
  • ISD214 ISD214
  • ISD222 ISD222

Príplatkové farby Isotra System Decoral 2 pre box, vodiace lišty, držiaky vodiacich líšt, horný a dolný profil

  • ISD500 ISD500
  • ISD510 ISD510
  • ISD600 ISD600
  • ISD610 ISD610
  • ISD620 ISD620
  • ISD630 ISD630
  • ISD640 ISD640
  • ISD700 ISD700


Uvedené farby sú iba orientačné. Ak chcete vidieť farbu v skutočnosti, odporúčame navštíviť niektorého z našich obchodných partnerov a vyžiadať si fyzický vzorkovník. Prípadnú reklamáciu pre výber nevhodnej farby podľa vzorkovníka zobrazeného elektronicky nemôžeme pristúpiť . Vybrať obchodného partnera.

Varianty montáže

Základné typy montáže

  • Montáž do vytvorenej kapsy (strop / stena)
  • Montáž do ostenia na rám okna (strop / stena)
  • Montáž na rozširovací profil okna (strop / stena)

Montáž do vytvorenej kapsy (strop/stena) Montáž do ostenia na rám okna (strop/stena) Montáž na rozširovací profil okna (strop/stena)

Tieto tri typy montáže môžu byť v dvoch variantoch: krycia schránka priznaná / krycia schránka včlenená do zatepľovacieho systému alebo obvodového plášťa.

Špecifická montáž

  • Samonosné vyhotovenie (upevnenie žalúzie na vodiacich lištách)
  • Fasádne vyhotovenie (guľatá kazeta; montáž na fasádu)
  • Montáž do prekladu Heluz (zapustené vodiace lišty)
  • Montáž do prekladu Porotherm (vhodné pre samonosné vyhotovenie)
  • Samonosná žalúzia s nábalom mimo kanálu

S montážou do prekladu je nutné počítať už vo fáze projektu rodinného domu.

Samonosná žalúzia s nábalom mimo kanála Bravo

Limitné rozmery pre variant Bravo

  • minimálna šírka: 600 / 720* mm
  • maximálna šírka: 3500 / 1800* mm
  • maximálna výška: 2700 / 2500* mm
  • maximálna plocha: 9 m2 / 3* m2

*vyhotovenie so sieťou proti hmyzu
Pozn.: Max. výška žalúzie, ktorú pojme schránka veľkosti 210 mm.

Samonosná žalúzie Viva

Limitné rozmery pre variant Viva

  • minimálna šírka: 600 / 720* mm
  • maximálna šírka: 3500 / 1800* mm
  • maximálna výška: 3000 / 2500* mm
  • maximálna plocha: 9 m2 (pre ovládanie motorom) / 3* m2

*vyhotovenie so sieťou proti hmyzu
Pozn.: Max. výška žalúzie, ktorú pojme schránka veľkosti 300 mm.

Setta 90 do prekladu

Garantované rozmery pre žalúzie Setta 90 do prekladu

  • minimálna šírka: 600 mm
  • maximálna šírka: 3850 mm
  • maximálna výška: 1900 mm
  • maximálna plocha: 8 m2

Odolnosť proti vetru

Skúšky odolnosti proti vetru vykonalo Centrum stavebného inžinierstva, a. s., v Zlíne podľa ČSN EN 13659.

Vedenie lištou

Základné charakterístiky Vlastnosť
Odolnosť proti vetru Šírka stavebného otvora L (mm) L <= 2 000  2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500
Norma EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Odolnosť proti vetru class 5 8 4 7 2 5
Max. rychlost vetra vmax (km/h)  74  61  49  38
Max. účinná výška krídla  Hmax = 4000 mm
Šírka stavebného otvora L (mm) 4 500 < L <= 5 000  5 000 < L <= 5 500 5 500 < L <= 5 800 5 800 < L <= 6 000
Odolnosť proti vetru class 1 4  0 3 0 2 0 1
Max. rychlost vetra vmax (km/h) 28 19 11 5
Max. účinná výška krídla Hmax = 4000 m
Prídavný tepelný odpor ΔR 0,08 (m2.K/W)
Celkový činiteľ prestupu slnečnej energie gtot 0,032 - 0,094 (according to chosen slat colour)*

Vedenie lankom

Základné charakterístiky Vlastnosť
Šírka stavebného otvora L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000  4 000 < L <= 4 500 4 500 < L <= 4 800 4 800 < L <= 5 000 5 000 < L <= 6 000
Norma EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Odolnosť proti vetru class 3 6 2 5 1 4 0 3 0 2 0 1 0 0
Max. rychlost vetra vmax (km/h)  49  38  28 19 11 5 1
Max. účinná výška krídla Hmax = 2500 mm
Šírka stavebného otvora L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 500 < L <= 4 800 4 800 < L <= 5 000 5 000 < L <= 6 000
Odolnosť proti vetru class 2 5 1 4 0 3 0 2 0 1 0 0 0 0
Max. rychlost vetra vmax (km/h) 38  28 19 11 5 1 0
Max. účinná výška krídla Hmax = 4000 mm
Prídavný tepelný odpor ΔR 0,08 (m2.K/W)
Celkový činiteľ prestupu slnečnej energie gtot 0,032 - 0,094 (according to chosen slat colour)*
