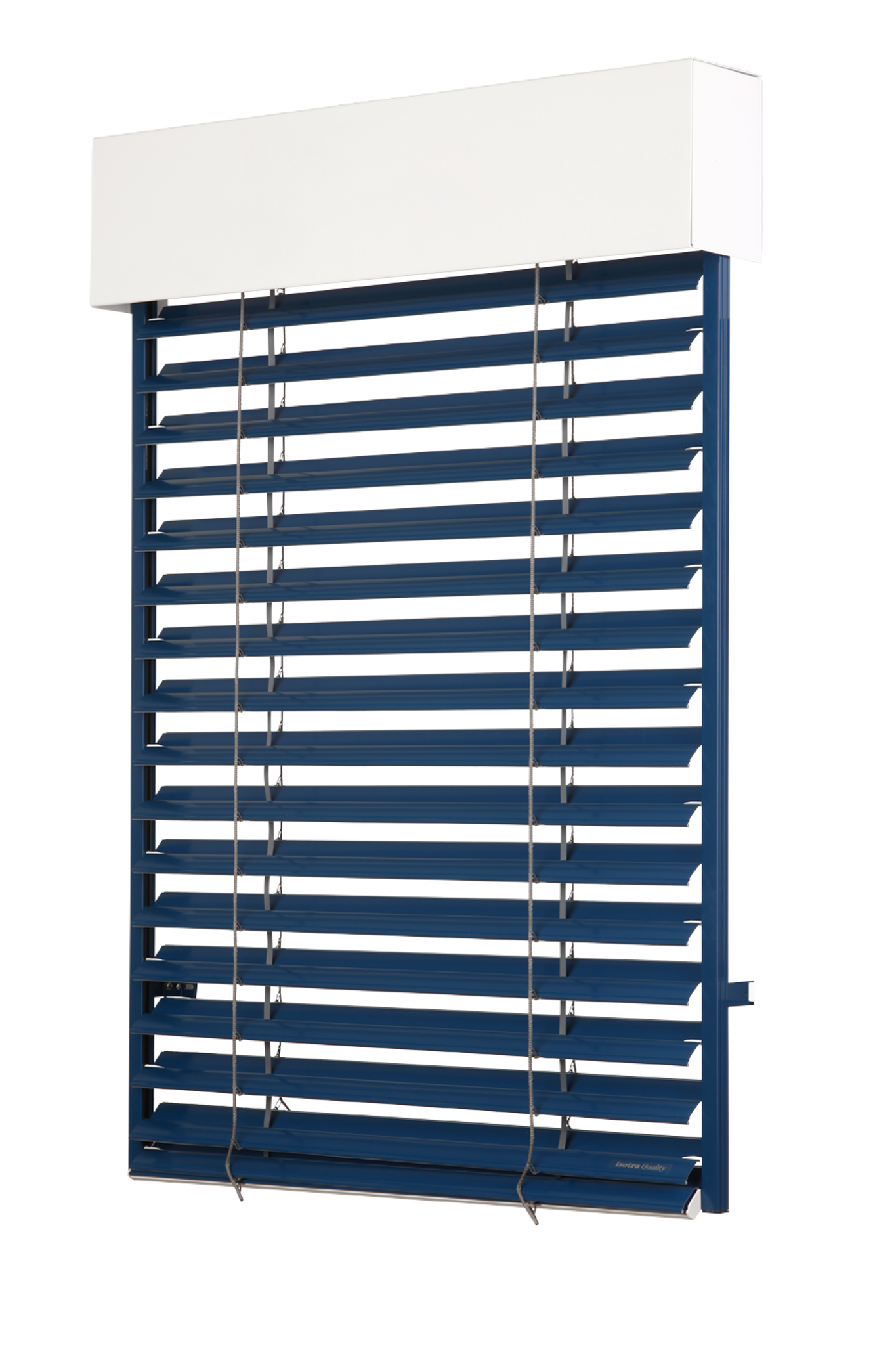

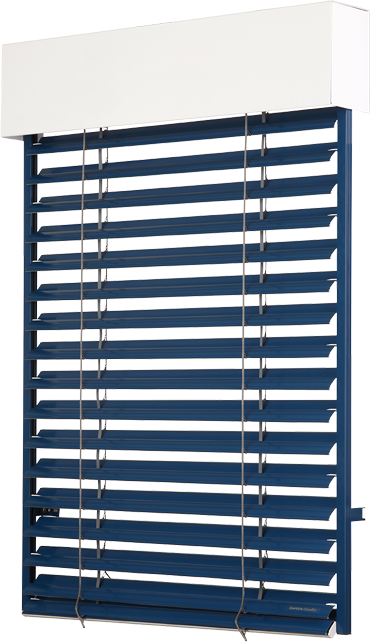

Vonkajšia horizontálna žalúzia Zetta 70

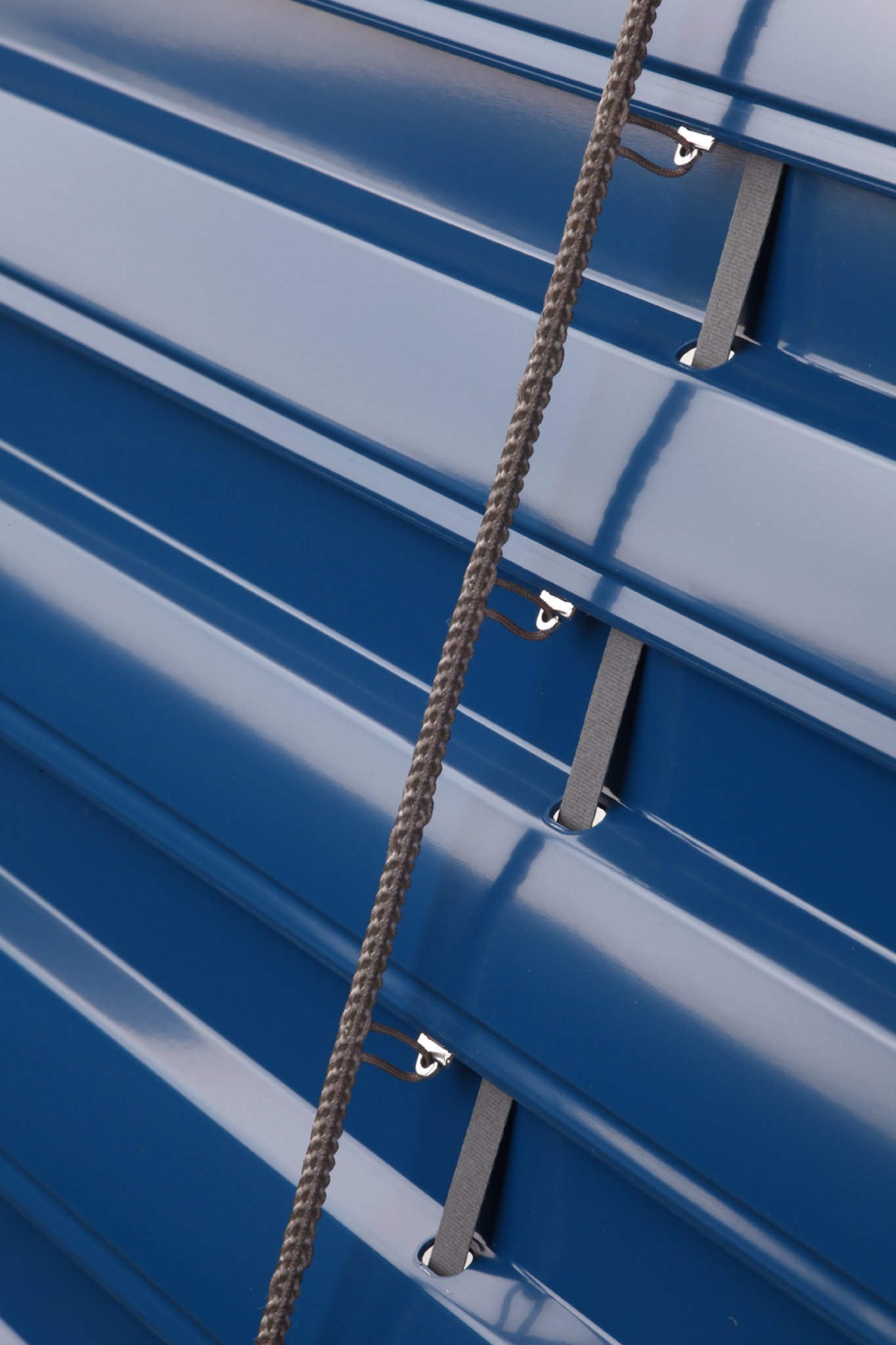

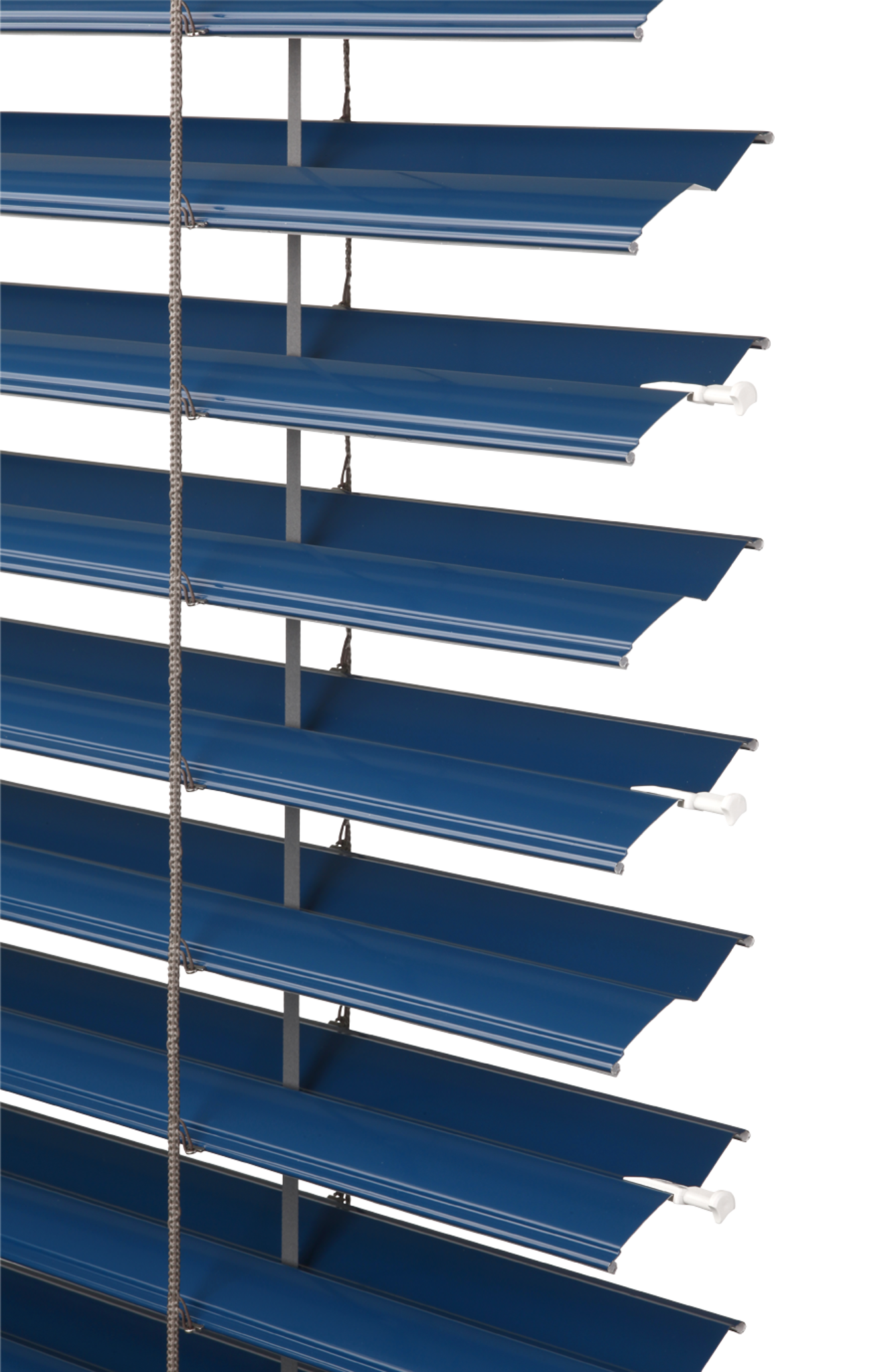

Vonkajšia horizontálna žalúzia Zetta 70 je spolu s vonkajšou žalúziou Zetta 90 technologicky najvyspelejšia žalúzia v oblasti exteriérovej tieniacej techniky, vhodná na zatienenie rodinných domov aj administratívnych budov. Lamely široké 7 cm sú v tvare písmena Z. V zavretom stave vytvárajú lamely celistvú plochu, ktorá zaručuje dokonalé zatienenie. Guma vlisovaná po celej dĺžke lamely zvyšuje termoregulačný efekt žalúzie. Hliníkové vodiace lišty zaisťujú stabilitu vonkajšej žalúzie vo vetre a sú podporným prvkom pre zabezpečenie domu proti vlámaniu. Variabilita montáže, moderný až technický dizajn a dokonalé zatienenie tvoria z tejto vonkajšej okennej žalúzie unikátny tieniaci prvok pre všetky typy objektov.

Exteriérová tieniaca technika vytvára optimálne prostredie z pohľadu svetelných a tepelných podmienok a je významnou súčasťou stavby z hľadiska úspory energie. V tradičním poňatí plnia exteriérové žalúzie tieniacu a bezpečnostnú funkciu, v netradičním poňatí sú architektonickým prvkom administratívnych budov a šperkom rodinných domov.

Prednosti a výhody

  • vysoký stupeň zatienenia,
  • termoregulačný aj ochranný efekt,
  • znižovanie hladiny vonkajšieho hluku,
  • dolný profil z extrudovaného hliníka,
  • možnosť elektrického ovládania,
  • znížená hlučnosť žalúzie (vlisovaná guma),
  • maximálna garantovaná plocha 18 m2.

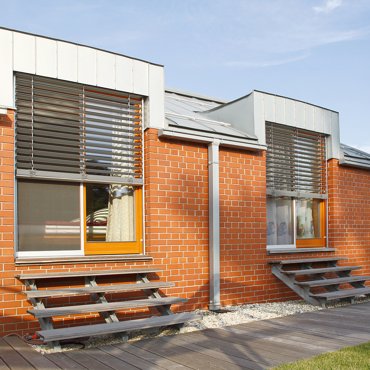

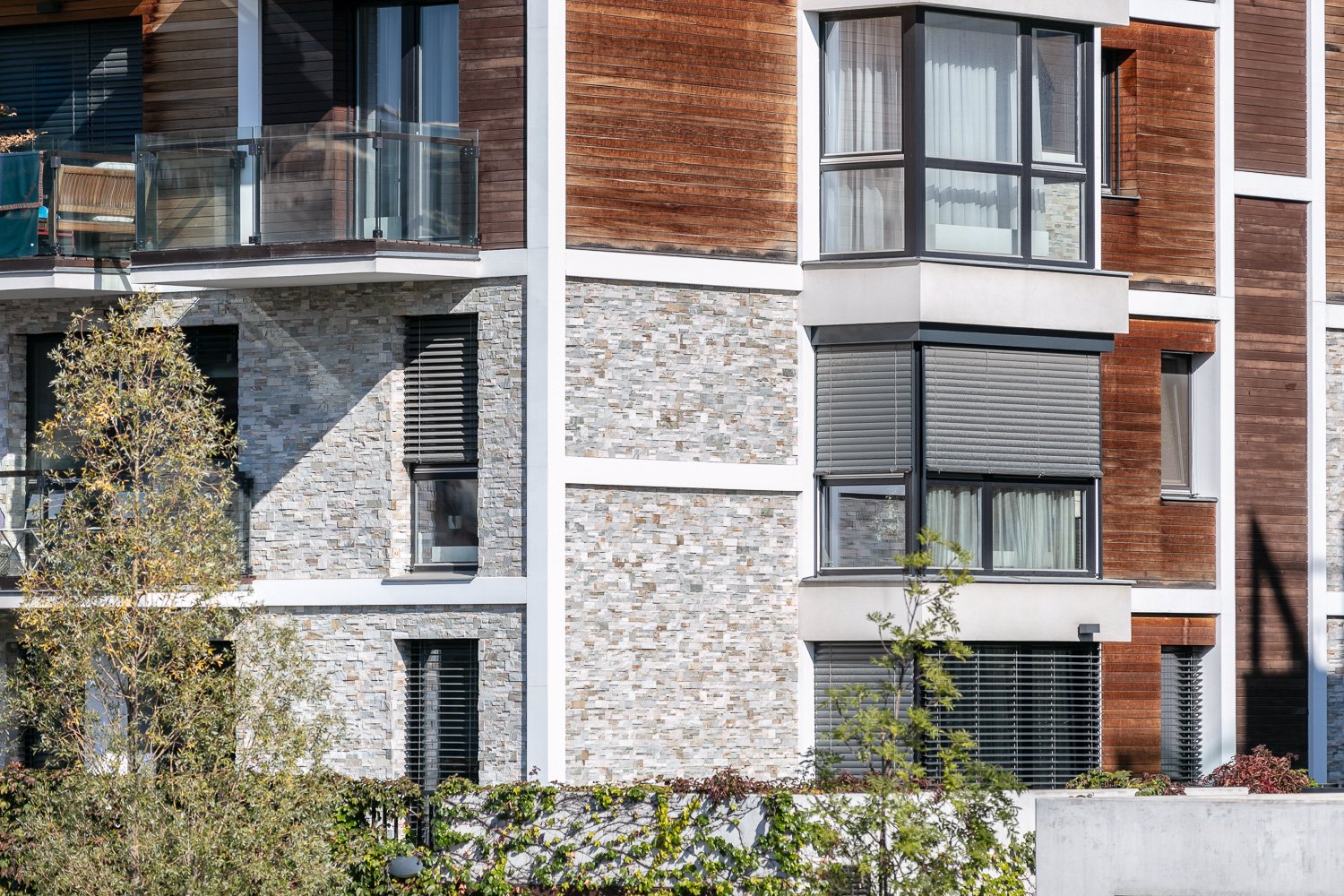

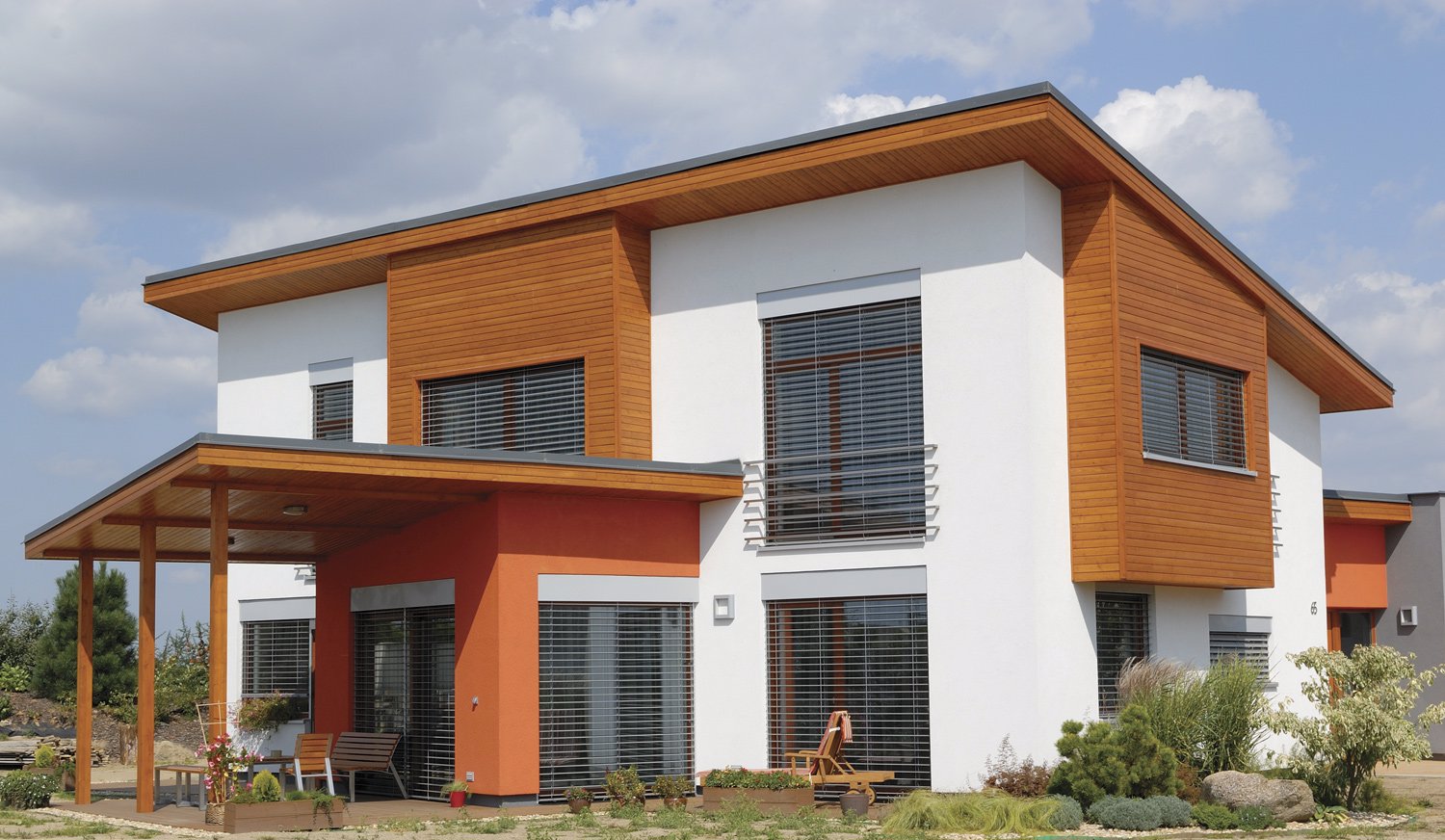

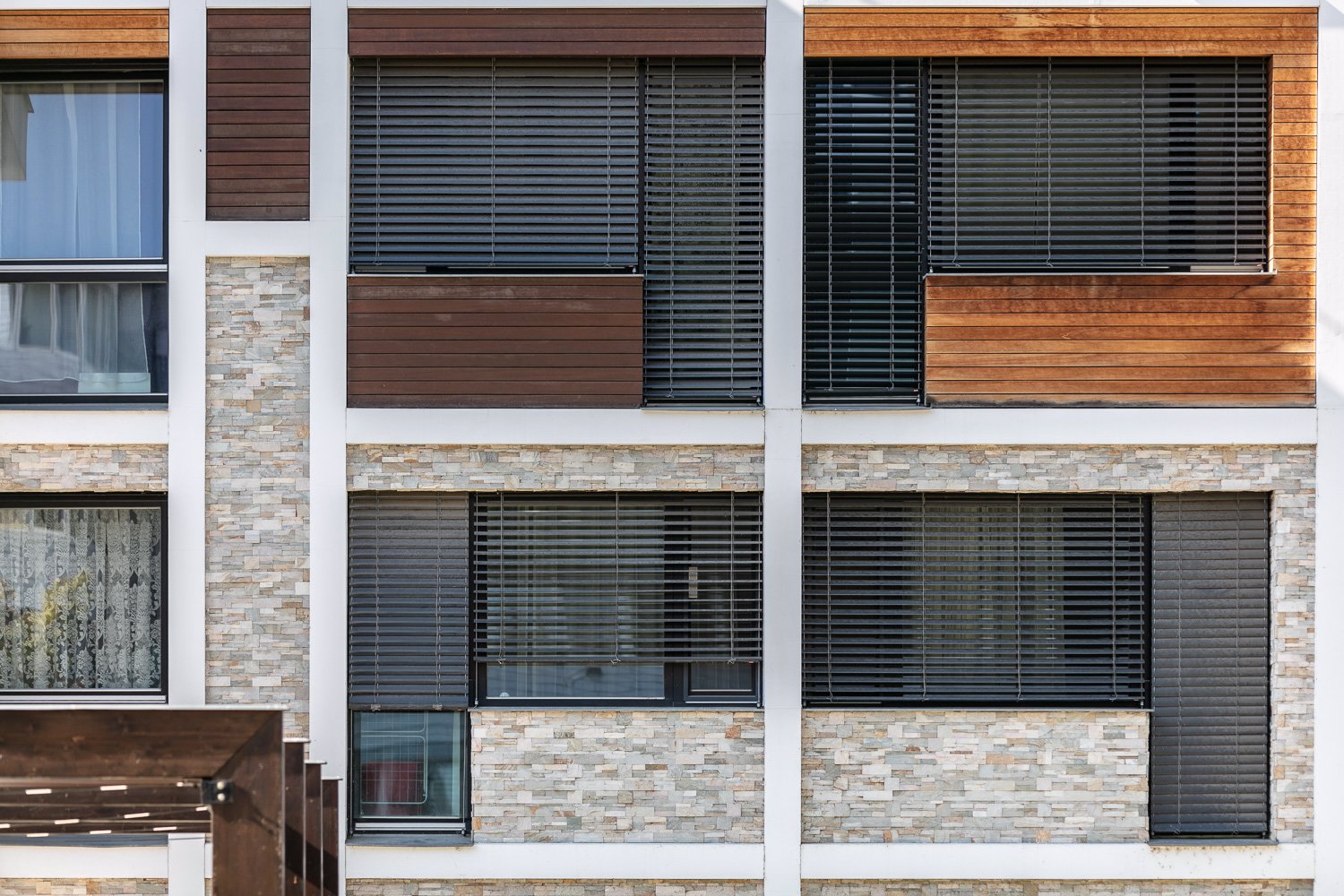

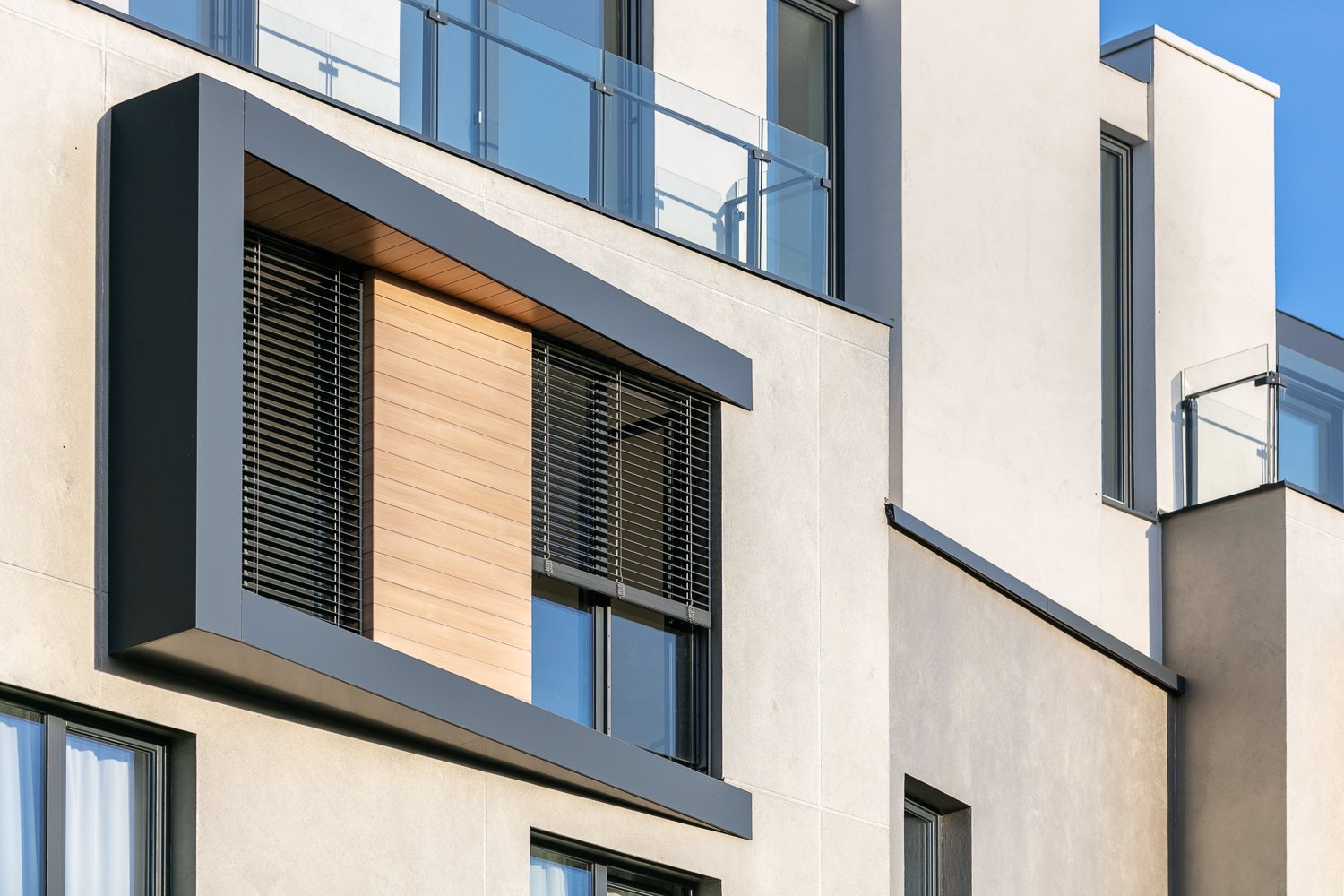

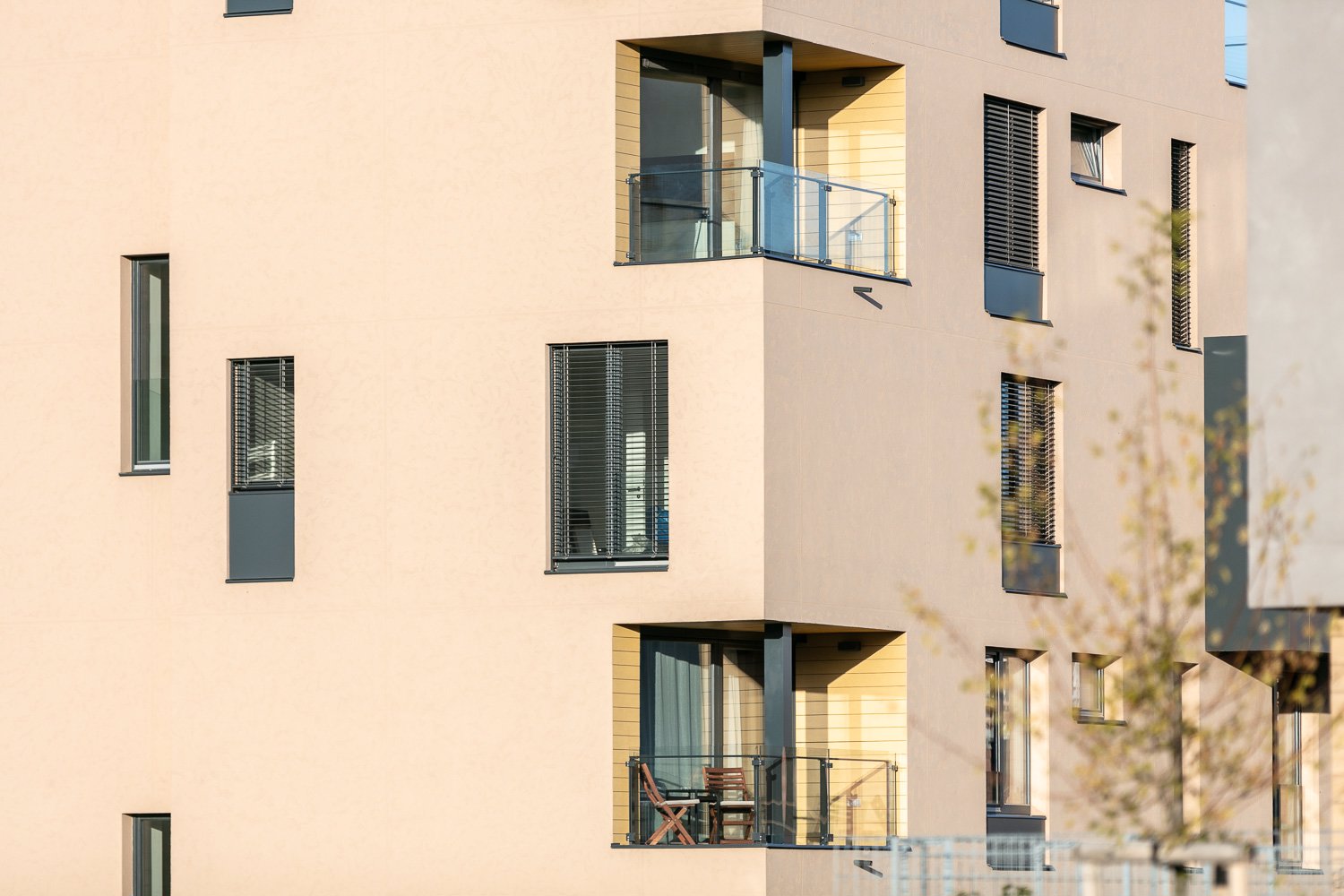

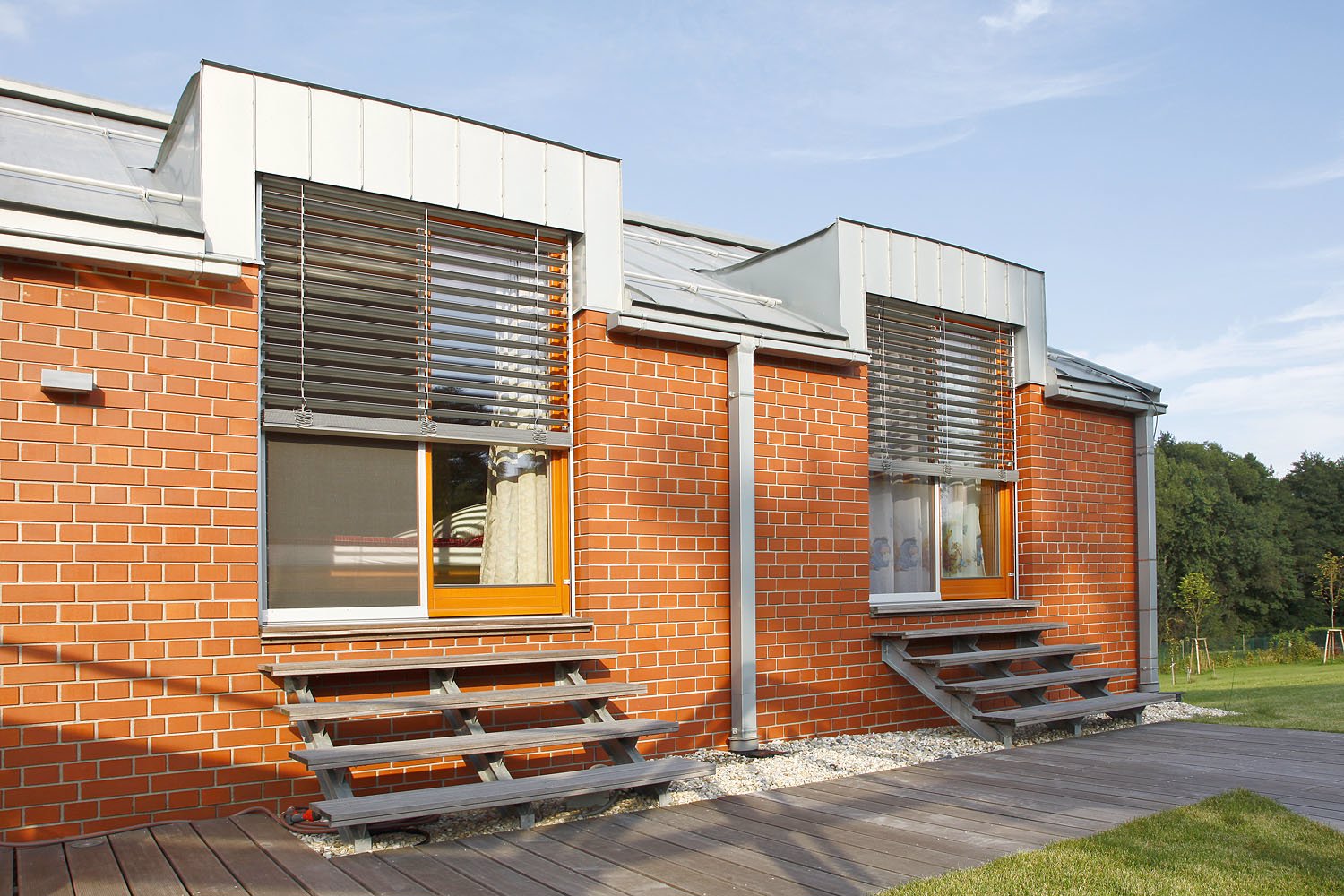

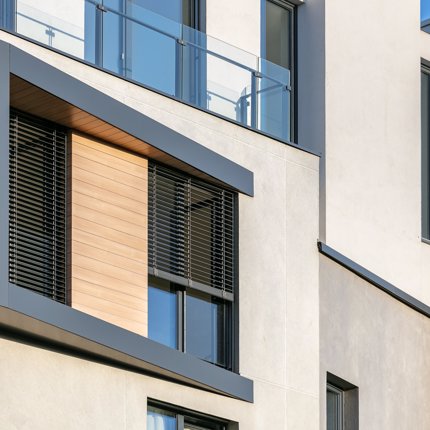

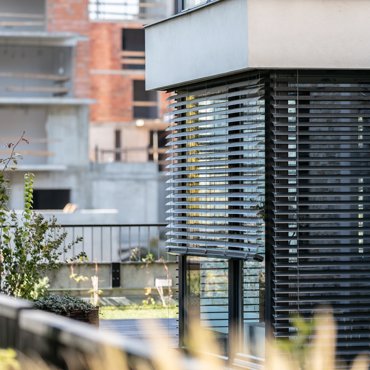

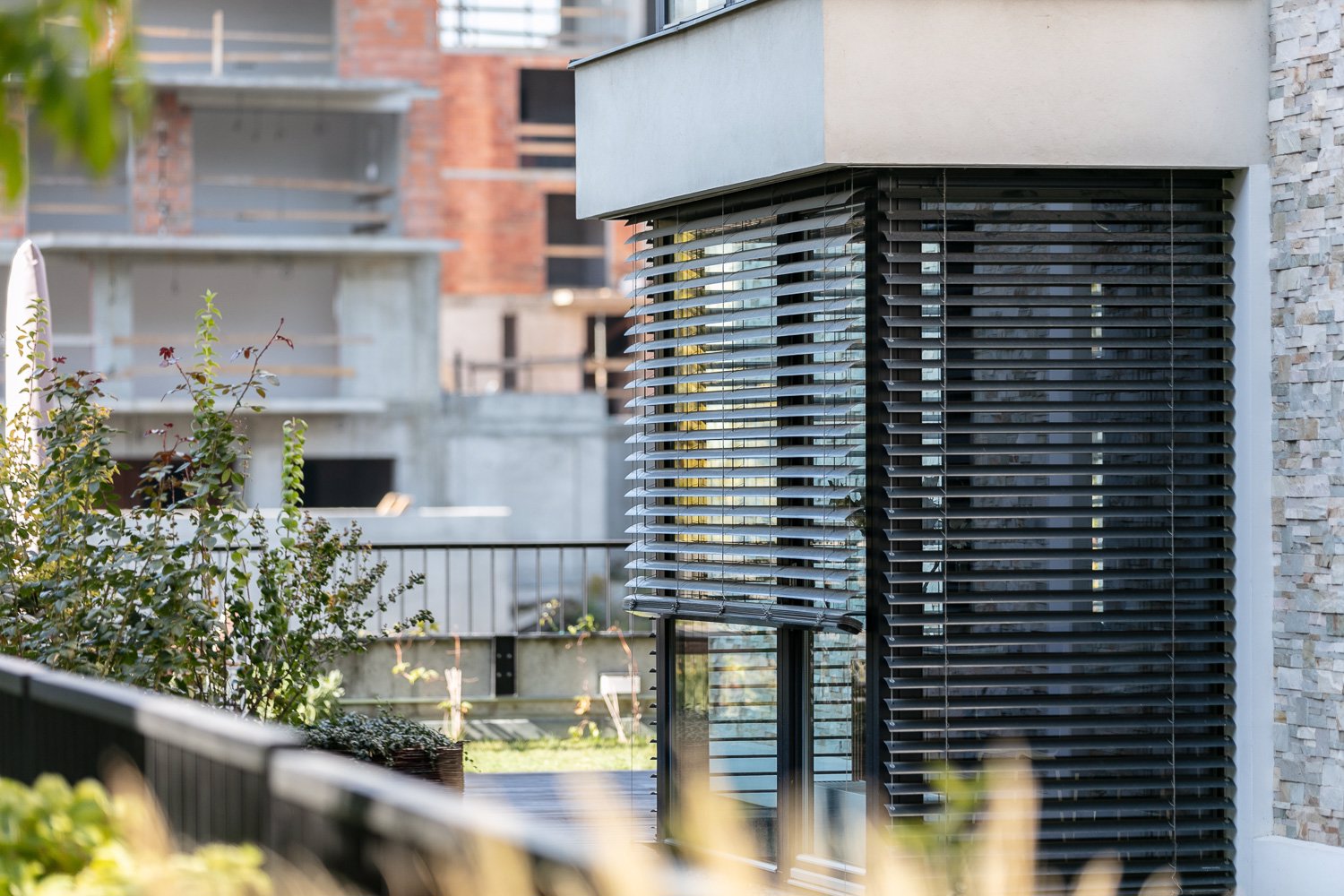

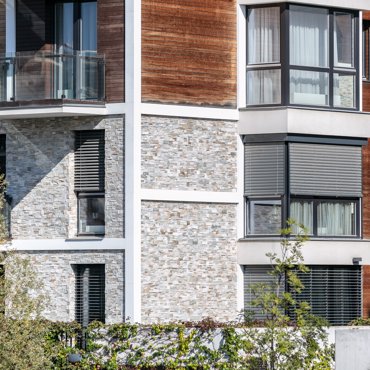

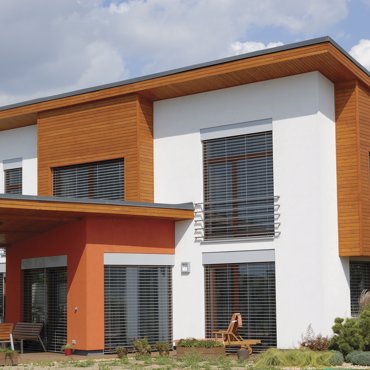

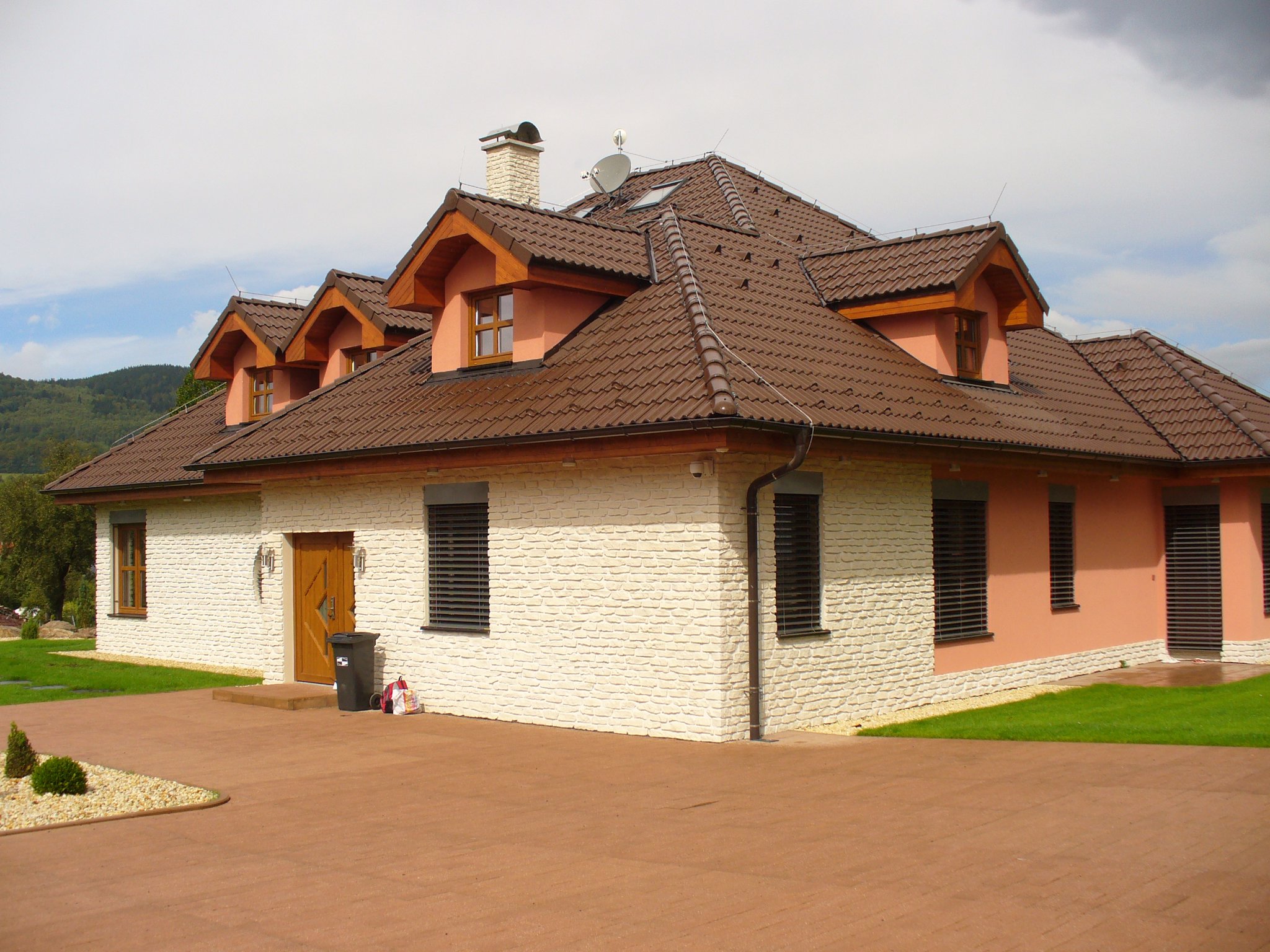

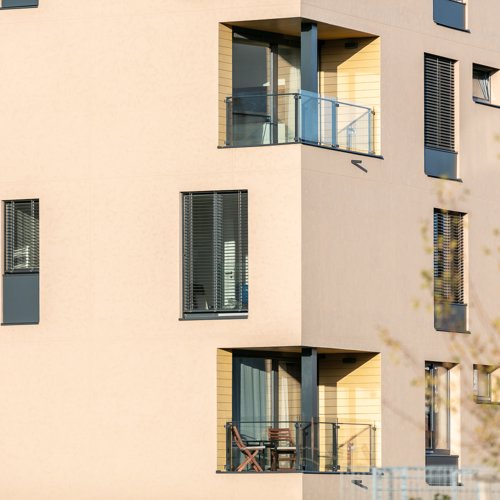

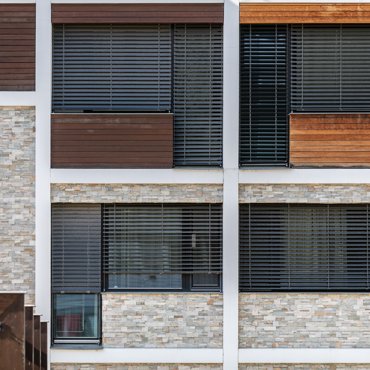

Referencie


Spôsob ovládania

  • manuálne – kľukou
  • elektricky – diaľkovým ovládačom alebo vypínačom

Garantované rozmery

  • minimálna šírka: 600 mm
  • maximálna šírka: 4000 mm (pre ovládanie kľukou) / 6000* mm (pre ovládanie motorom)
  • maximálna výška: 4000 mm
  • maximálna plocha: 8 m2 (pre ovládanie kľukou) / 18 m2 (pre ovládanie motorom)

* Upozornenie: S rastúcou šírkou žalúzie klesá trieda jej odolnosti voči vetru - pozri Odolnosť voči vetru, nižšie na stránke.

Atypické rozmery nevyrábame.

Technické parametre

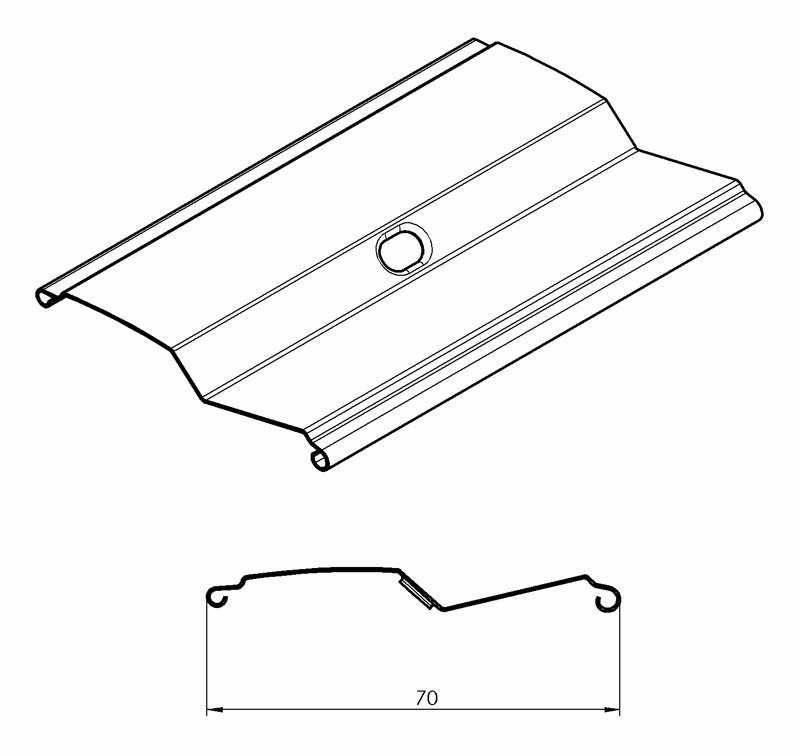

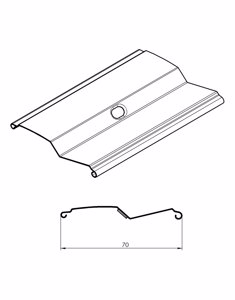

Nákres lamely Zetta 70

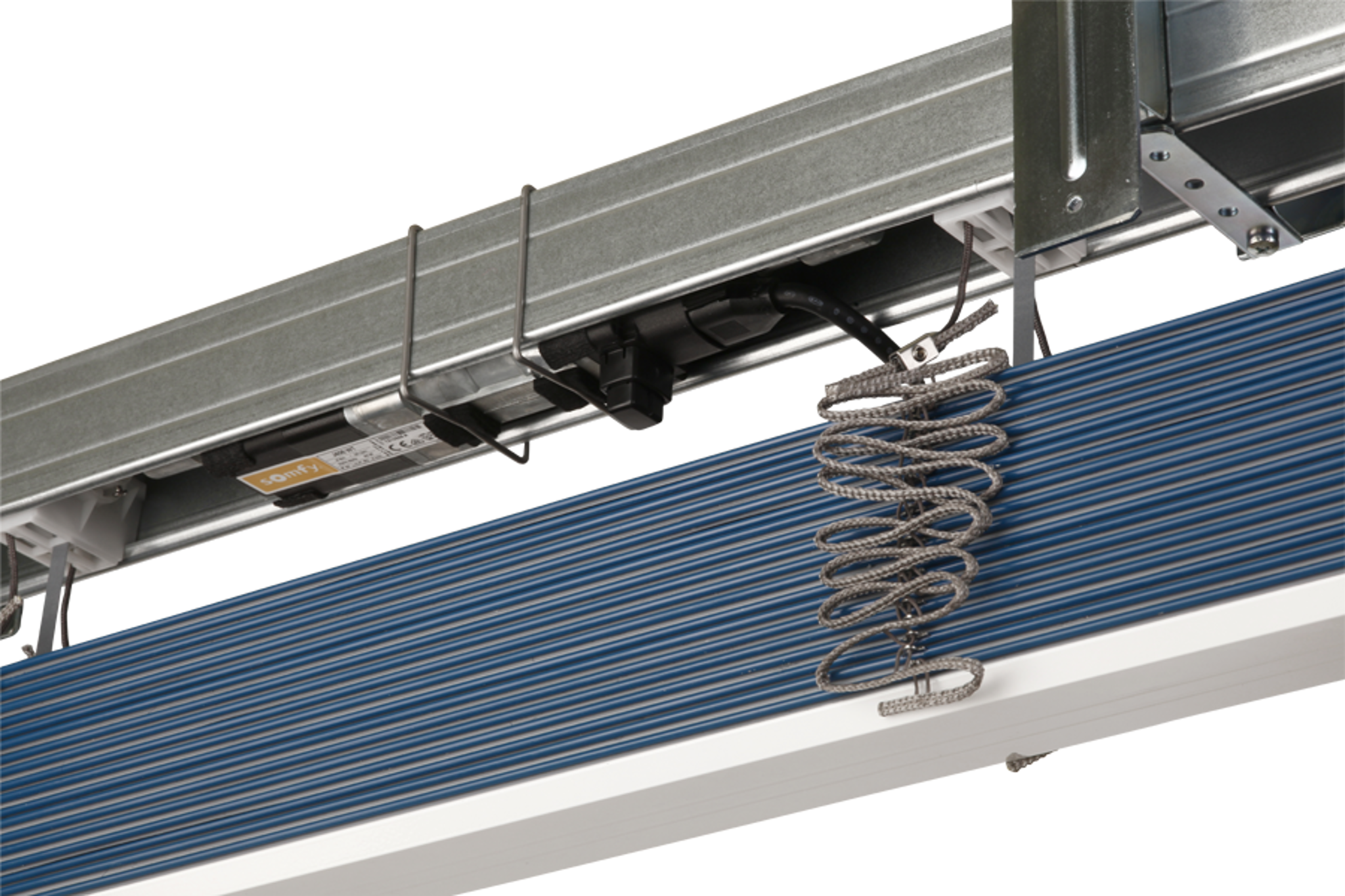

Horný profil Dolný profil Lamela Bočné vedenie Rebríček Textilný pásik
Vodící lišta
Obchodný názov
Rozmer (mm)
Materiál
P 001
56 × 58
Fe
5588
P 001/2
56 × 60
Al
5588
P 012/2
67 × 13
Al
5589
P 038
0,42 × 83
Al
5590

P 029/2
60 × 9,5
PES
P 028
8 × 0,34
PES
Farba Štandard:
pozink. plech
Ostatné RAL v nástreku
Štandard:
elox. hliník
Ostatné RAL v nástreku
Podľa aktuálneho vzorkovníka ISOTRA, a. s.

Štandard:
elox

Ostatné RAL v nástreku

biela sivá

Farebné vyhotovenie

Venkovní žaluzie Zetta 70

Základné farby RAL pre lamelu

  • 1015 1015
  • 5014 5014
  • 7016 7016
  • 7035 7035
  • 7038 7038
  • 7048 7048
  • 8014 8014
  • 9005 9005
  • 9006 9006
  • 9007 9007
  • 7022 7022
  • 9010 9010
  • 9016 9016
  • DB 703 DB 703
  • VSR 780 VSR 780

Príplatkové farby RAL pre lamelu

  • 3004 3004
  • 5002 5002
  • 6005 6005
  • 9002 9002
  • DB 702 DB 702
  • W 210 W 210

Príplatkové farby Isotra System Decoral 1 pre box, vodiace lišty, držiaky vodiacich líšt, horný a dolný profil


  • ISD110 ISD110
  • ISD120 ISD120
  • ISD130 ISD130
  • ISD140 ISD140
  • ISD150 ISD150
  • ISD160 ISD160
  • ISD210 ISD210
  • ISD220 ISD220
  • ISD230 ISD230
  • ISD310 ISD310
  • ISD152 ISD152
  • ISD154 ISD154
  • ISD200 ISD200
  • ISD212 ISD212
  • ISD214 ISD214
  • ISD222 ISD222

Príplatkové farby Isotra System Decoral 2 pre box, vodiace lišty, držiaky vodiacich líšt, horný a dolný profil

  • ISD500 ISD500
  • ISD510 ISD510
  • ISD600 ISD600
  • ISD610 ISD610
  • ISD620 ISD620
  • ISD630 ISD630
  • ISD640 ISD640
  • ISD700 ISD700

Uvedené farby sú iba orientačné. Ak chcete vidieť farbu v skutočnosti, odporúčame navštíviť niektorého z našich obchodných partnerov a vyžiadať si fyzický vzorkovník. Prípadnú reklamáciu pre výber nevhodnej farby podľa vzorkovníka zobrazeného elektronicky nemôžeme uznať. Vybrať obchodného partnera.

Varianty montáže

Základné typy montáže

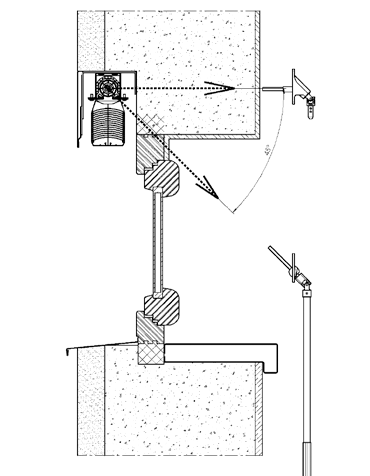

  • Montáž do vytvorenej kapsy (strop / stena)

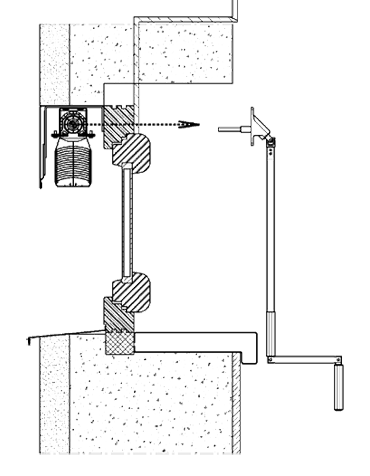

  • Montáž do ostenia na rám okna (strop / stena)

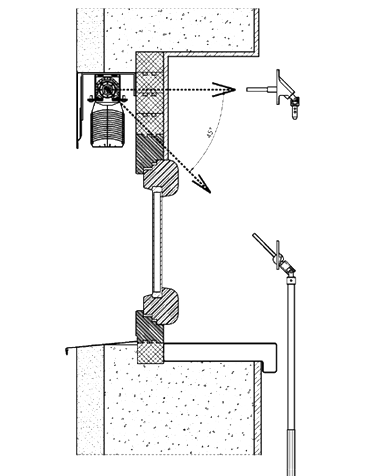

  • Montáž na rozširovací profil okna (strop / stena)

Montáž do vytvorenej kapsy (strop/stena) Montáž do ostenia na rám okna (strop/stena) Montáž na rozširovací profil okna (strop/stena)

Tieto tri typy montáže môžu byť v dvoch variantoch: krycia schránka priznaná / krycia schránka včlenená do zatepľovacieho systému alebo obvodového plášťa.

Špecifická montáž

  • Samonosná verzia (upevnenie žalúzie na vodiacich lištách)
  • Fasádna verzia (guľatá kazeta; montáž na fasádu)
  • Montáž do prekladu Heluz (zapustené vodiace lišty).
  • Montáž do prekladu Porotherm (vhodné pre samonosné prevedenie)
  • Samonosná žalúzia s nábalom mimo kanála

S montážou do prekladu treba počítať už vo fáze projektu rodinného domu.

Samonosná žalúzia s nábalom mimo kanála Bravo

Limitní rozměry pro variantu Bravo

  • minimálna šírka: 600 / 720* mm
  • maximálna šírka: 3500 / 1800* mm
  • maximálna výška: 2100 mm
  • maximálna plocha: 9 m2 / 3* m2

*vyhotovenie so sieťou proti hmyzu
Pozn.: Max. výška žalúzie, ktorú pojme schránka veľkosti 210 mm.

Samonosná žalúzie Viva

Limitní rozměry pro variantu Viva

  • minimálna šírka: 600 / 720* mm
  • maximálna šírka: 3500 / 1800* mm
  • maximálna výška: 2600 / 2500* mm
  • maximálna plocha: 9 m2 (pre ovládanie motorom) / 3* m2


*provedení se sítí proti hmyzu
Pozn.: Max. výška žaluzie, kterou pojme schránka velikosti 300 mm.

Zetta 70 do prekladu

Garantované rozmery pre žalúzie Zetta 70 do prekladu

  • minimálna šírka: 600 mm
  • maximálna šírka: 3850 mm
  • maximálna výška: 1600 mm
  • maximálna plocha: 8 m2

Odolnosť proti vetru

Skúšky odolnosti proti vetru vykonalo Centrum stavebného inžinierstva, a. s., v Zlíne podľa ČSN EN 13659.

Vedenie lištou

Základné charakterístiky Vlastnosť
Odolnosť proti vetru Šírka stavebného otvora L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500
Norma EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Odolnosť proti vetru class 4   7 3 6 2 5 1 4
Max. rychlost vetra vmax (km/h)  61 49 38 28
Max. účinná výška krídla  Hmax = 4000 mm
Šírka stavebného otvora L (mm) 4 500 < L <= 5 000  5 000 < L <= 5 500 5 500 < L <= 5 800 5 800 < L <= 6 000
Odolnosť proti vetru class 0    3 0 2   0 1 0 0
Max. rychlost vetra vmax (km/h) 19  11 5 1
Max. účinná výška krídla Hmax = 4000 mm
Prídavný tepelný odpor ΔR 0,08 (m2.K/W)
Celkový činiteľ prestupu slnečnej energie gtot 0,032 - 0,094 (according to chosen slat colour)*

Vedenie lankom

Základné charakterístiky Vlastnosť
Šírka stavebného otvora L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 500 < L <= 4 800  4 800 < L <= 5 000 5 000 < L <= 6 000
Norma EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Odolnosť proti vetru class 3   6 1   3 0   2 1 0 0
Max. rychlost vetra vmax (km/h)  49   38   28 19  11 5 1
Max. účinná výška krídla Hmax = 2500 mm
Šírka stavebného otvora L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 500 < L <= 4 800 4 800 < L <= 5 000 5 000 < L <= 6 000
Odolnosť proti vetru class 1 4 0 3 0 2 0 1   0 0 0
Max. rychlost vetra vmax (km/h) 38     28  19 11 5 1 0
Max. účinná výška krídla Hmax = 4000 mm
Prídavný tepelný odpor ΔR 0,08 (m2.K/W)
Celkový činiteľ prestupu slnečnej energie gtot 0,032 - 0,094 (according to chosen slat colour)*
